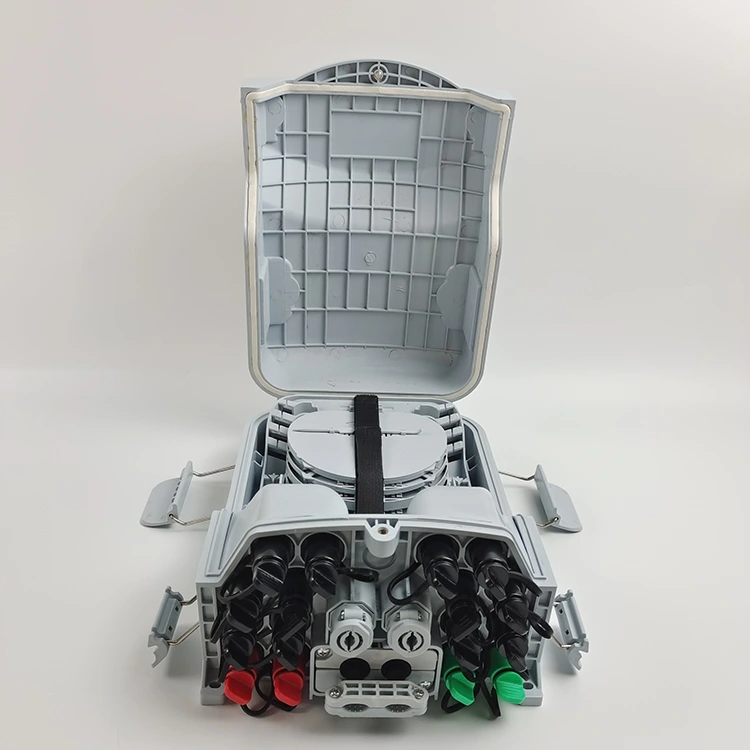

Scatola di distribuzione in fibra ottica impermeabile a 16 nuclei

Nei progetti FTTH ODN (Fiber to the Home Optical Distribution Network), l'utilizzo della scatola di distribuzione in fibra ottica impermeabile a 16 nuclei di alta qualità della fabbrica Yuanyi offre vantaggi significativi rispetto ai tradizionali metodi di giunzione a fusione. Queste scatole ottimizzano l'efficienza della costruzione e la velocità di implementazione, aumentando la redditività. La loro qualità stabile e affidabile li rende la scelta preferita per la maggior parte dei progetti FTTH che mirano al 5G e sono attualmente la scatola di distribuzione in fibra ottica impermeabile a 16 core più alla moda in Sud America.

Gli scenari applicativi tipici per la scatola di distribuzione in fibra ottica impermeabile a 16 core includono: rapida copertura esterna nelle aree residenziali e implementazioni di banda larga su larga scala nelle aree rurali; requisiti di alta affidabilità come linee ferroviarie e reti di videosorveglianza; e aree di difficile manutenzione come pali ad alta quota e scantinati dove la giunzione a fusione è scomoda.

Yuanyi è stato costantemente fornitore di scatole di distribuzione in fibra ottica impermeabile a 16 core, fornendo prodotti per progetti FTTH ODN sia a livello nazionale che internazionale.

Caratteristiche:

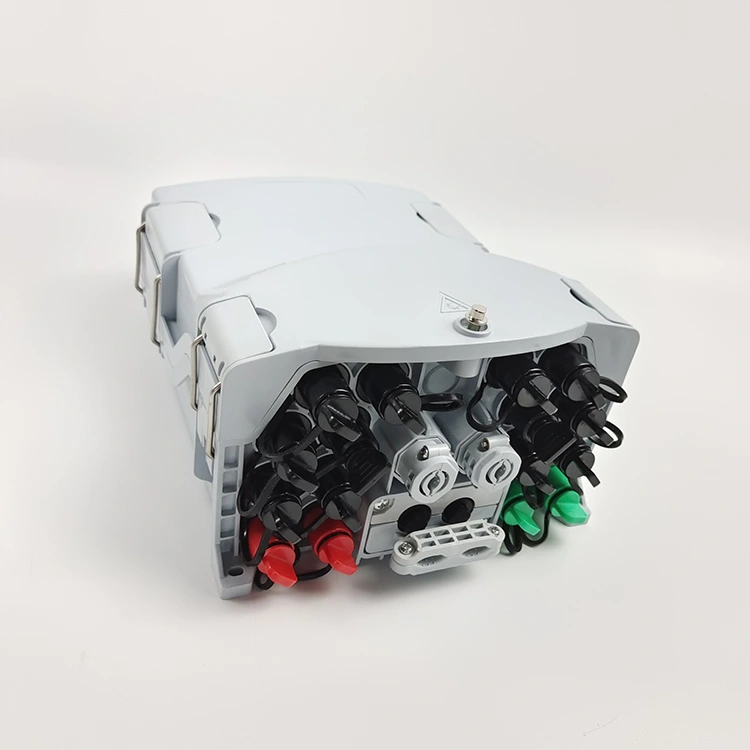

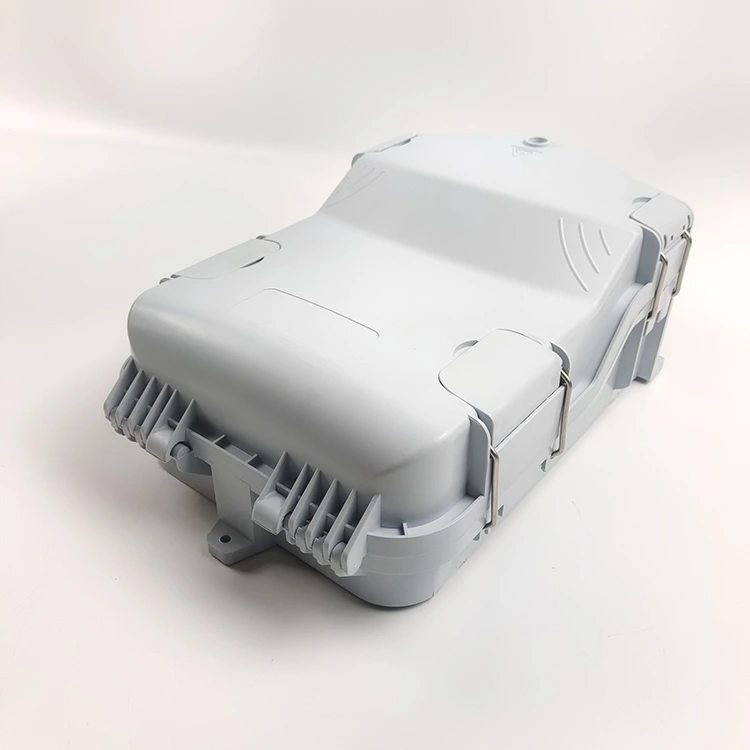

(1) La scatola di distribuzione in fibra ottica impermeabile a 16 nuclei presenta un design completamente chiuso.

(2) Materiale: ABS, resistente all'umidità, impermeabile, antipolvere e antietà, con grado di protezione IP68.

(3) La scatola di distribuzione in fibra ottica impermeabile da 16 FO integra funzioni di alimentazione e fissaggio del cavo drop-in, giunzione, fissaggio, stoccaggio e cablaggio della fibra ottica.

(4) Internamente, i cavi ottici, i pigtail e i cavi di connessione vengono instradati in modo indipendente, prevenendo interferenze; Per l'installazione viene utilizzato uno splitter PLC in miniatura, semplificando la manutenzione.

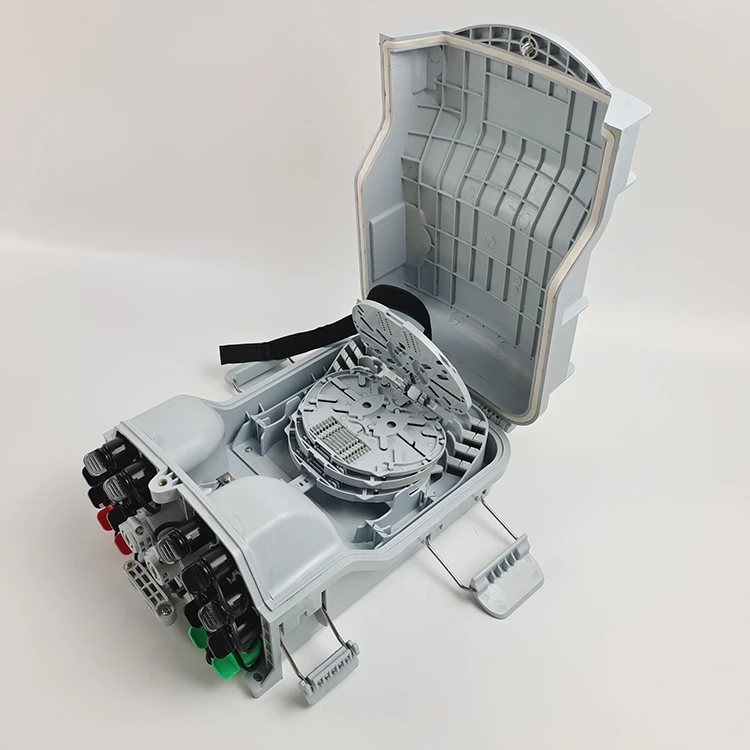

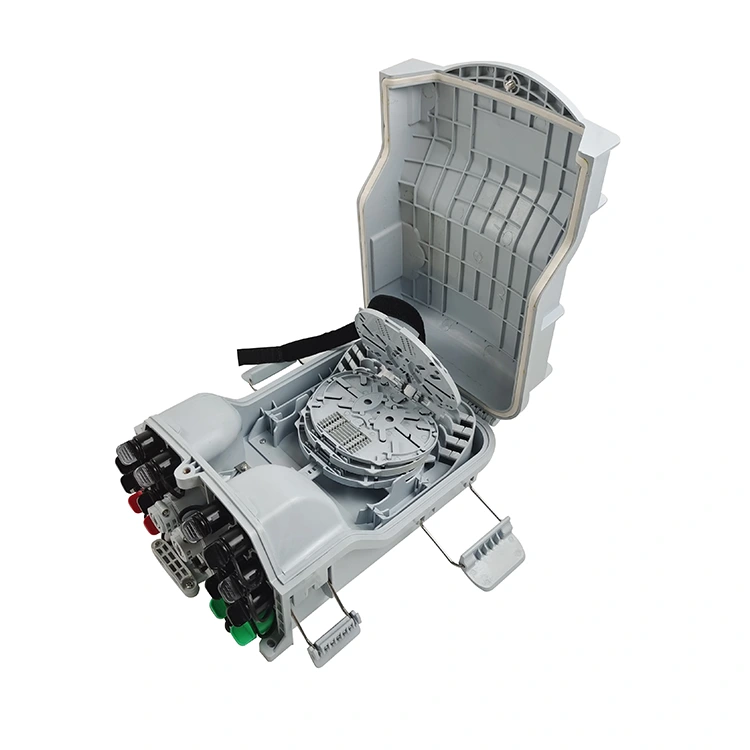

(5) Il vassoio di giunzione della scatola di distribuzione in fibra ottica impermeabile a 16 nuclei può essere ribaltato verso l'alto, consentendo di posizionare gli alimentatori attraverso l'interfaccia per una facile manutenzione e installazione.

(6) La scatola può essere installata a parete o su palo, adatta sia per ambienti interni che esterni.

Specifica:

Argomenti:

Tabella di configurazione:

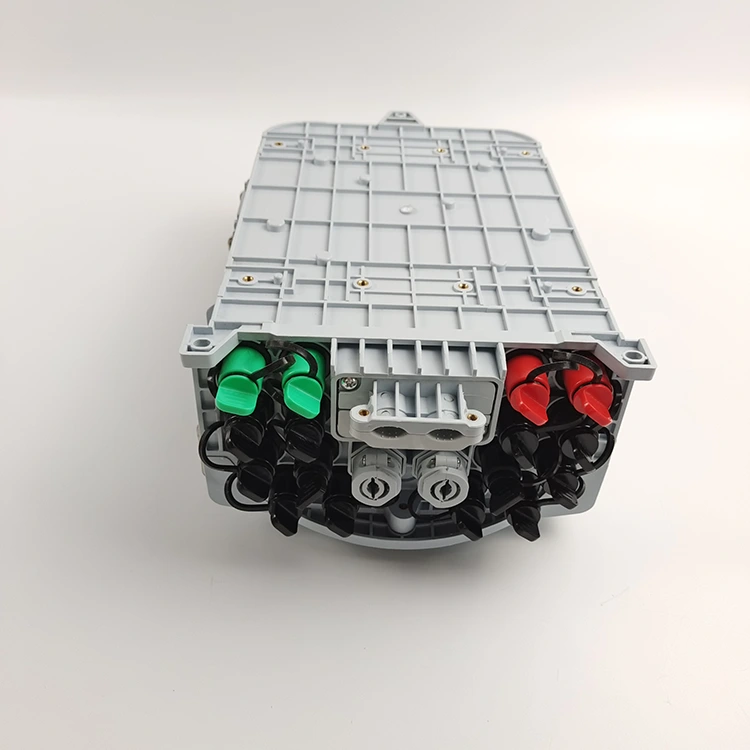

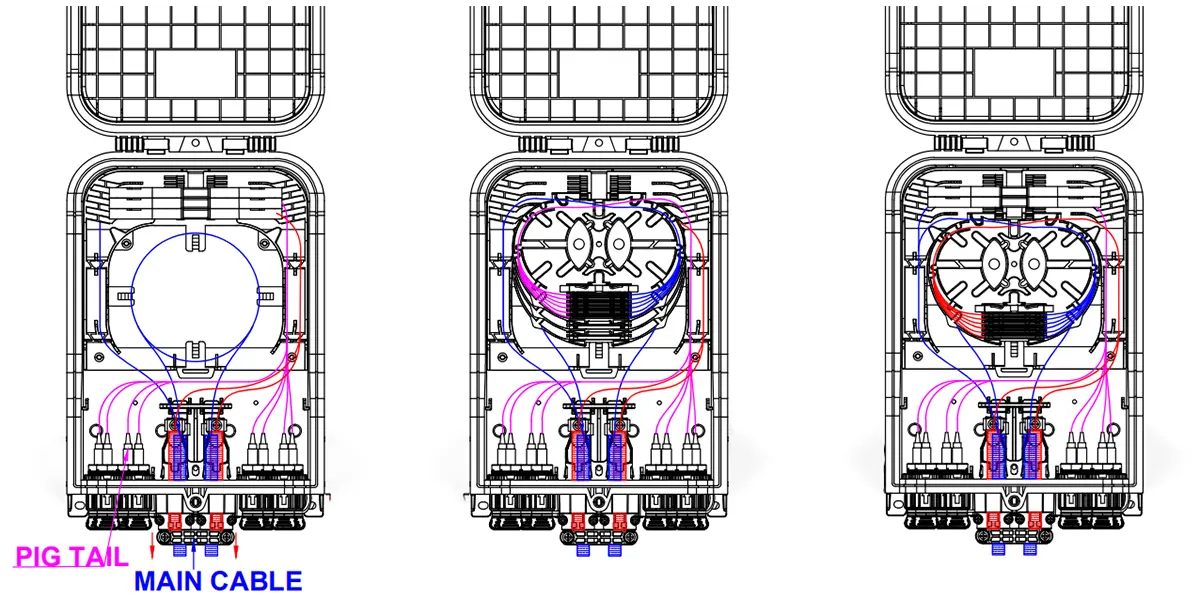

Canali per cavi del prodotto:

Canali per cavi del prodotto:

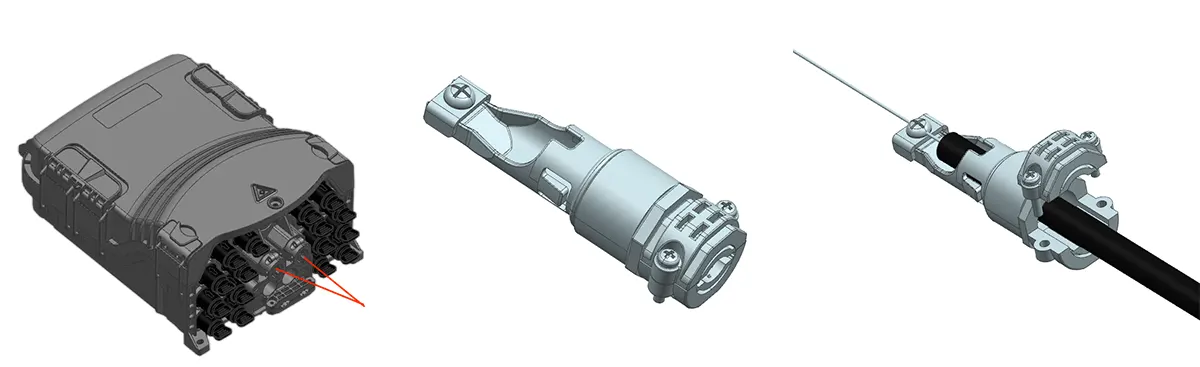

Spina veloce:

Installazione, fissaggio e sigillatura rapidi del cavo ottico diretto con Fast Plug.

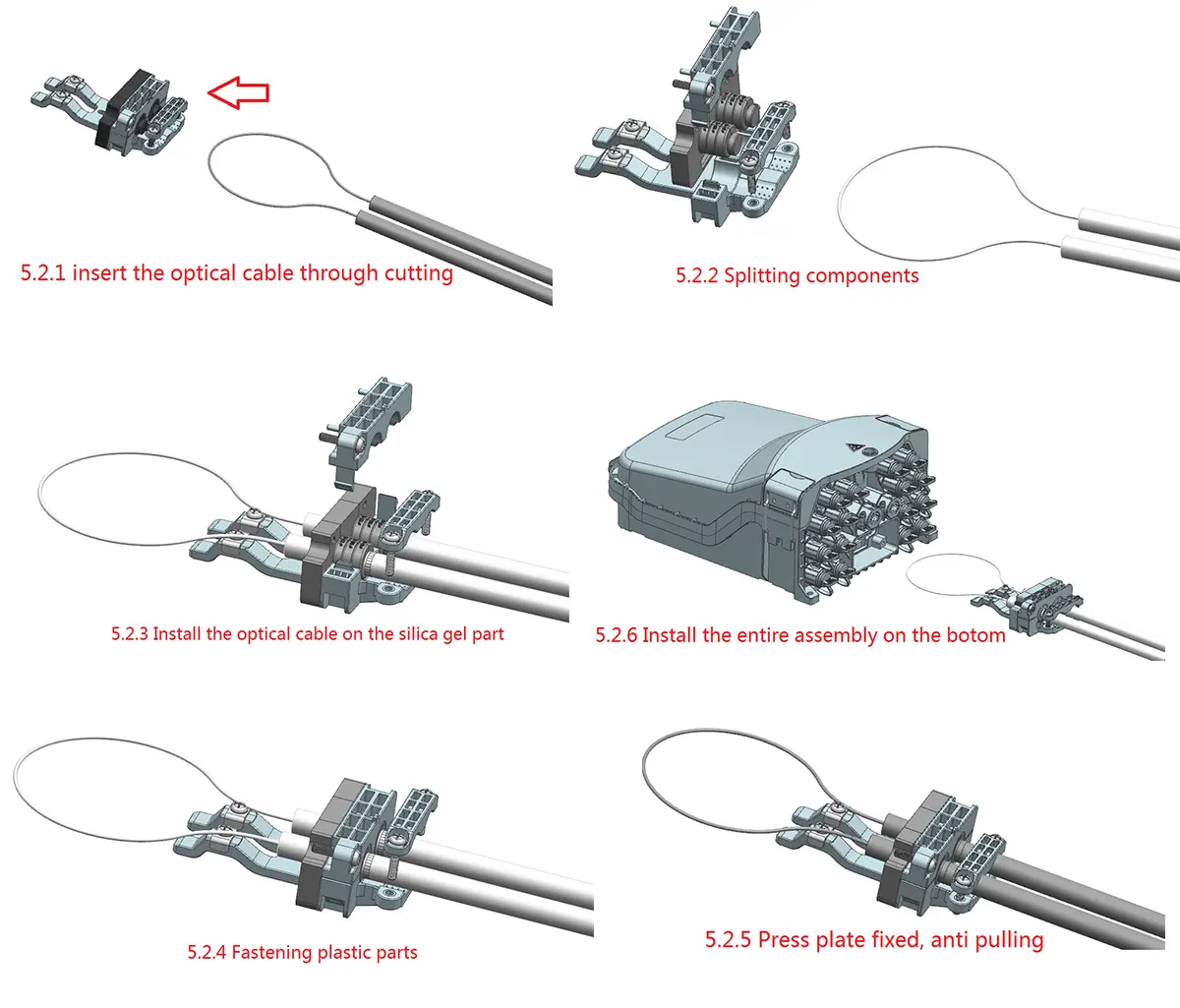

Biforcazione del cavo in fibra ottica:

Canali per cavi del prodotto:

Vassoio di giunzione:

Installazione:

Montaggio a parete:

Praticare 3 fori sulla parete in base alle dimensioni nella Tabella 1, posizionare i bulloni ad espansione Φ7,5*40, posizionare le scatole nei fori di allineamento e fissarle con i bulloni (Figura 4).

Montaggio su palo:

Fissare 1 set di anelli polari al palo (Figura 5).

Struttura aerea:

Appendere i due tiranti installati sul telaio in testa al filo di ferro, quindi fissarli con i bulloni per evitare che il telaio cada (Foto (6).

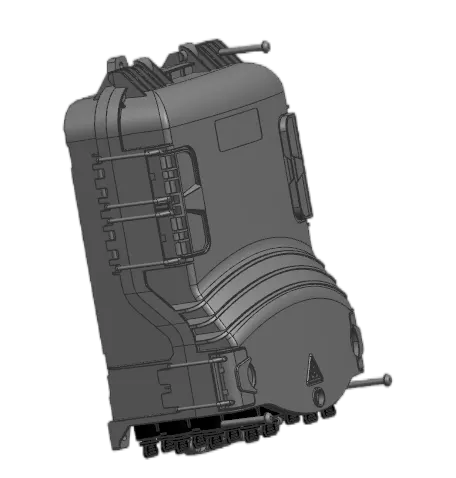

Fig. 4 Installazione a parete

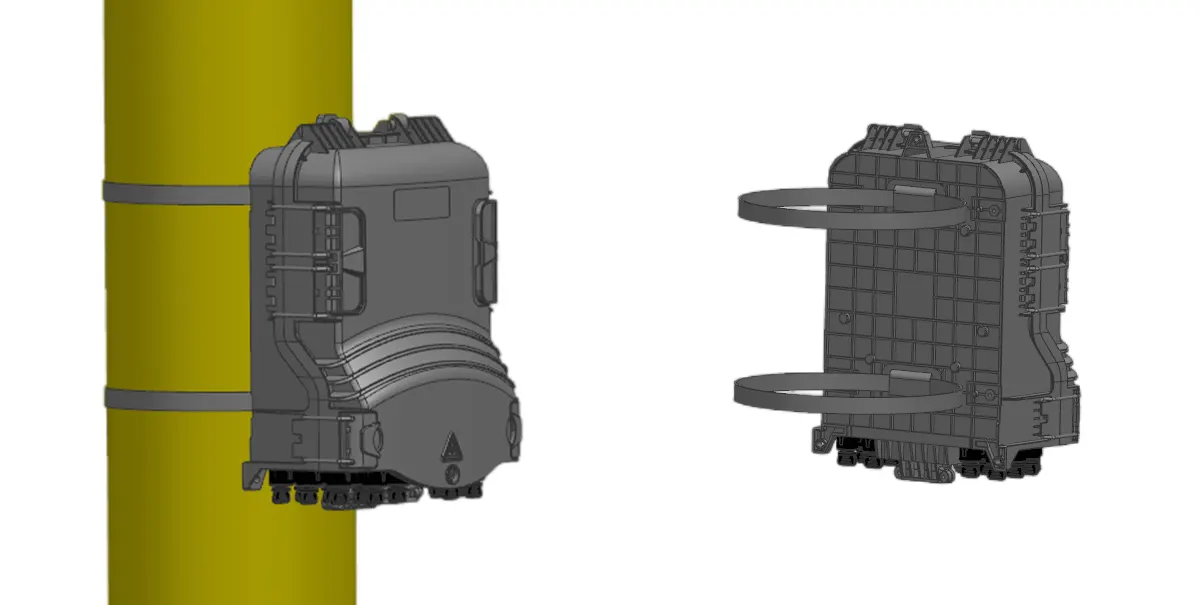

Fig. 5 Installazione su palo

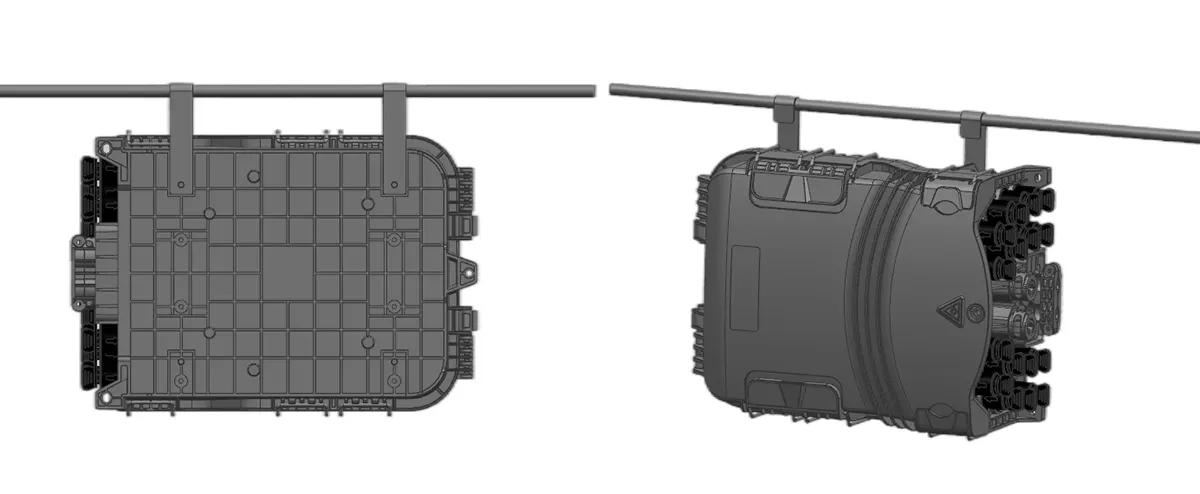

Fig.6 La struttura sopraelevata

Installazione del connettore in fibra:

Fig. 7 Ruotare la parte freccia del connettore in fibra in senso antiorario ed estrarre il cappuccio antipolvere.

Figura 8 La parte con freccia del connettore in fibra è sopra, inserire il connettore in fibra nella presa e quindi ruotare la parte con freccia in senso orario.
