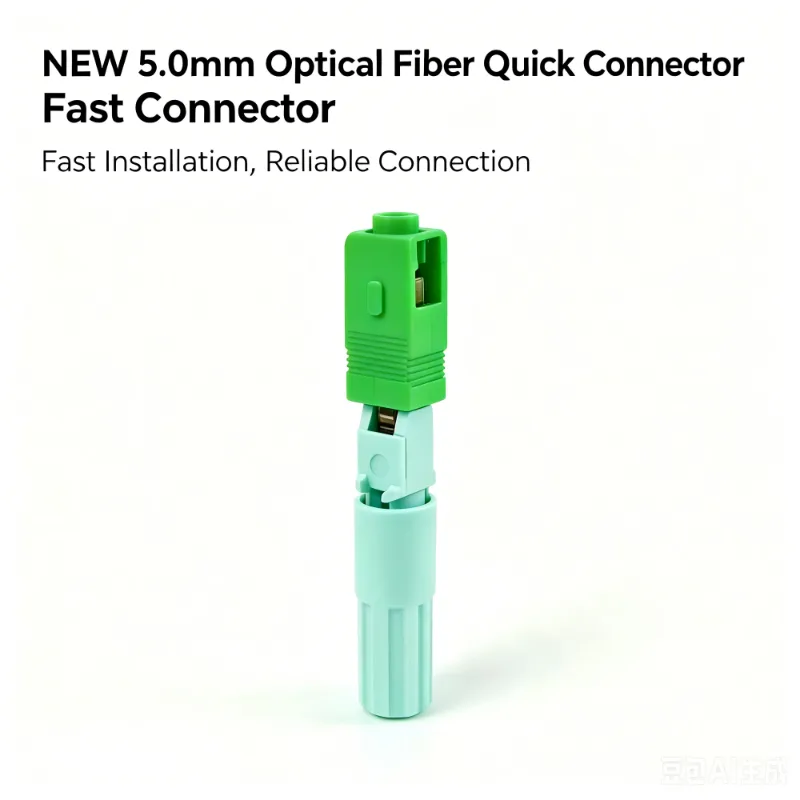

In qualità di produttore professionale cinese, Yuanyi desidera fornirti un connettore rapido in fibra ottica da 5,0 mm progettato per reti di accesso FTTH e installazioni in fibra ottica esterne che richiedono un'efficiente terminazione in loco. Il connettore adotta una ghiera prelucidata e una struttura di allineamento interno ottimizzata per semplificare il processo di terminazione mantenendo prestazioni costanti della connessione ottica.
|
Caratteristica |
Descrizione |
|
Nuovi interni ottimizzati |
Allineamento della scanalatura a V migliorato per perdite inferiori |
|
Design dedicato da 5,0 mm |
Specifico per cavi tondi da 5,0 mm |
|
Installazione più rapida |
Nessuna resina epossidica, nessuna lucidatura: meno di 2 minuti |
|
FTTH pronto |
Progettato come connettore rapido FTTH dedicato |
|
Associazione pronta |
Compatibile con prodotti impermeabili preconnettorizzati |
|
Ampio intervallo di temperature |
-40℃ ~ +85℃ per uso esterno |
|
Parametro |
Specifica |
|
Tipo di interfaccia |
SC |
|
Cavo applicabile |
Cavo rotondo monofibra da φ5,0 mm |
|
Dimensioni (L×L×A) |
55 mm × 12 mm × 8 mm (tip.) |
|
Parametro |
Valore |
Condizione |
|
Modalità fibra |
Monomodale (SM) 9/125μm |
— |
|
Perdita di inserzione (IL) |
≤ 0,4 dB (tip. ≤ 0,25 dB) migliorato |
@1310/1550nm |
|
Perdita di ritorno (RL) |
UPC ≥ 50 dB / APC ≥ 55 dB |
Solo SM |
|
Lunghezza d'onda operativa |
1310 nm ~ 1650 nm |
— |
|
Parametro |
Specifica |
|
Diametro esterno del cavo |
5,0 mm (±0,1 mm) |
|
Resistenza alla trazione |
≥ 50N (per cavo da 5,0 mm) |
|
Durabilità (cicli di accoppiamento) |
500 volte (ΔIL ≤ 0,3 dB) |
|
Temperatura operativa |
-40℃~+85℃ |
|
Compatibilità con compagni impermeabili |
Sì, funziona con prodotti preconnettorizzati IP68 |
|
Scenario |
Soluzione consigliata |
|
Terminale FTTH da esterno |
Il nuovissimo connettore rapido per cavo da 5,0 mm/connettore rapido FTTH + cavo preconnettorizzato IP68 |
|
Transizione da aerea a interrata |
Terminazione rapida sul campo + scatola di giunzione impermeabile pre-sigillata |
|
Riparazione di emergenza con caduta impermeabile |
Plug and play con connettori impermeabili predisposti in fabbrica |
Nota: questa combinazione consente agli installatori di mantenere la protezione impermeabile nelle sezioni sigillate in fabbrica mentre utilizzano il connettore rapido per cavo da 5,0 mm (anche un eccellente connettore rapido FTTH) per la terminazione finale interna/sul campo.
Striscia: rimuovi il rivestimento esterno da 5,0 mm e il filo di aramide.
Pulisci e taglia: pulisci la fibra nuda e taglia con precisione (lunghezza 8-12 mm).
Inserisci: inserisci il cavo da 5,0 mm nel corpo del connettore finché la fibra non raggiunge il punto di arresto.
Morsetto: chiudi il coperchio e stringi la protezione del pressacavo.
Test: verifica l'IL con il misuratore di potenza o l'OTDR.
|
Tipo di pacchetto |
Quantità |
|

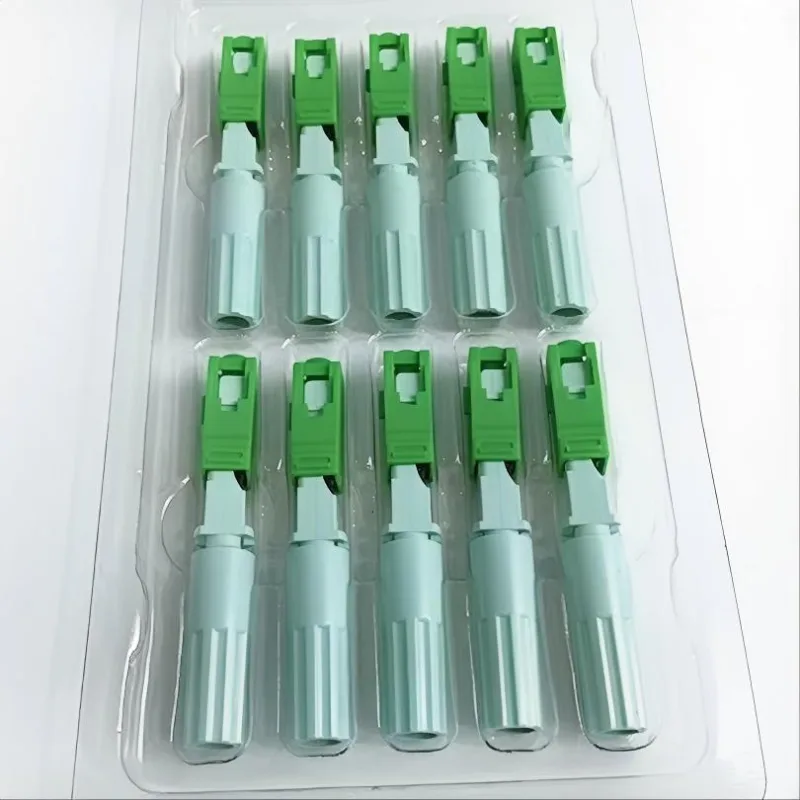

Blister interno |
10 pezzi/scatola |
|
Cartone principale |
100 pezzi/cartone |
Il connettore rapido in fibra ottica da 5,0 mm è adatto per applicazioni di accesso e manutenzione della fibra in cui viene utilizzato un cavo di derivazione rotondo compatibile da 5,0 mm.
Utilizzato per la terminazione rapida dei cavi di derivazione nelle reti di accesso FTTH residenziali e commerciali, in particolare dove la velocità di installazione è importante.
Adatto per punti di distribuzione esterni, scatole di terminazione in fibra e altri luoghi di rete di accesso che richiedono connettori ottici installati sul campo.
Può essere utilizzato nei punti di transizione tra percorsi in fibra aerea, condotta e interrata dove è richiesta la terminazione sul campo.
Fornisce un'opzione pratica per lavori di sostituzione e riparazione quando è necessario terminare in loco un cavo di derivazione danneggiato o appena installato.
Il connettore può essere utilizzato insieme a prodotti in fibra ottica preconnettorizzati IP68 compatibili, consentendo di combinare sezioni impermeabili sigillate in fabbrica con punti terminali installati sul campo.
Il connettore è progettato per cavi di derivazione monofibra rotondi da 5,0 mm con un diametro esterno nominale di 5,0 mm ±0,1 mm. La struttura del cavo e il tipo di fibra devono essere confermati prima dell'ordine.
SÌ. Il connettore è progettato per applicazioni di accesso dell'ultimo miglio FTTH, inclusa la terminazione sul campo di cavi di derivazione da 5,0 mm compatibili.
Il connettore rapido utilizza una ghiera prelucidata ed è progettato per evitare la convenzionale polimerizzazione epossidica sul campo e la lucidatura manuale del connettore durante la normale installazione.
Le specifiche elencate si riferiscono alla fibra monomodale da 9/125μm, con un intervallo di lunghezze d'onda operative di 1310–1650 nm.
SÌ. È progettato per funzionare con prodotti preconnettori impermeabili compatibili, inclusi gruppi IP68, per l'implementazione ibrida FTTH.
