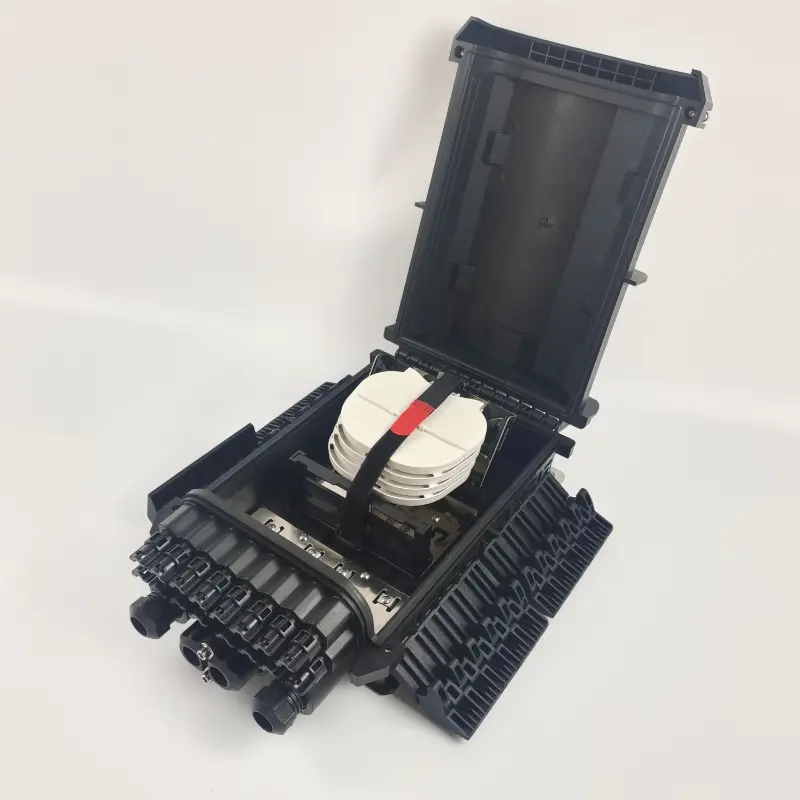

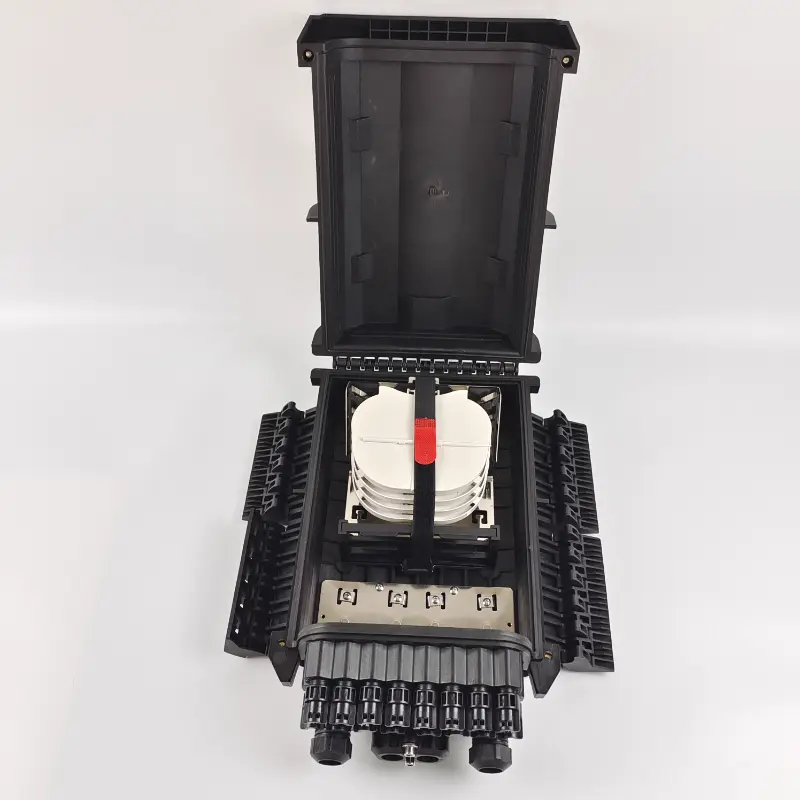

La scatola di distribuzione ATB in fibra ottica FTTH YY-H066 offerta da Yuanyi, un produttore professionale in Cina, è configurata con 4 porte di ingresso cavo e 16 porte di uscita e può ospitare diverse configurazioni di fibra, tra cui 16, 24, 48 e fino a 144 core, a seconda del vassoio interno e della configurazione. Il vassoio di giunzione in stile libretto fornisce un raggio di curvatura minimo di 40 mm, contribuendo a mantenere il corretto instradamento delle fibre e riducendo il rischio di piegatura eccessiva durante l'installazione e la manutenzione.
L'enclosure supporta inoltre la gestione individuale di cavi e fibre, consentendo ai tecnici di accedere a fibre o sezioni di cavi specifiche senza disturbare inutilmente le connessioni esistenti. È compatibile con gli adattatori SC, FC e LC comunemente utilizzati, offrendo flessibilità per diverse configurazioni di rete FTTH.
|
Caratteristica |
Beneficio |
|
Grado di impermeabilità IP68 |
A tenuta di polvere e resistente all'immersione continua |
|
Custodia in plastica tecnica PP+GF |
Elevata resistenza, resistente alla corrosione, stabile ai raggi UV per oltre 20 anni |
|
Riapribile e riutilizzabile |
Consente aggiornamenti di rete senza sostituire il contenitore |
|
Vassoi di giunzione in stile libretto |
Il raggio di curvatura ≥40 mm garantisce un percorso sicuro della fibra |
|
Funzionamento individuale via cavo/fibra |
Ciascuna porta è gestita in modo indipendente, senza alcuna interruzione del servizio |
|
Opzioni di capacità multiple |
16, 24, 48 o 144 core: scalabili per la crescita della rete |
|
Ampio intervallo di temperature |
Da -40°C a +60°C: adatto a climi estremi |
|
Compatibilità versatile dei connettori |
Supporta adattatori SC, FC e LC |
|
Parametro |
Specifica |
|
Articolo n. |
AA-H066 |
|

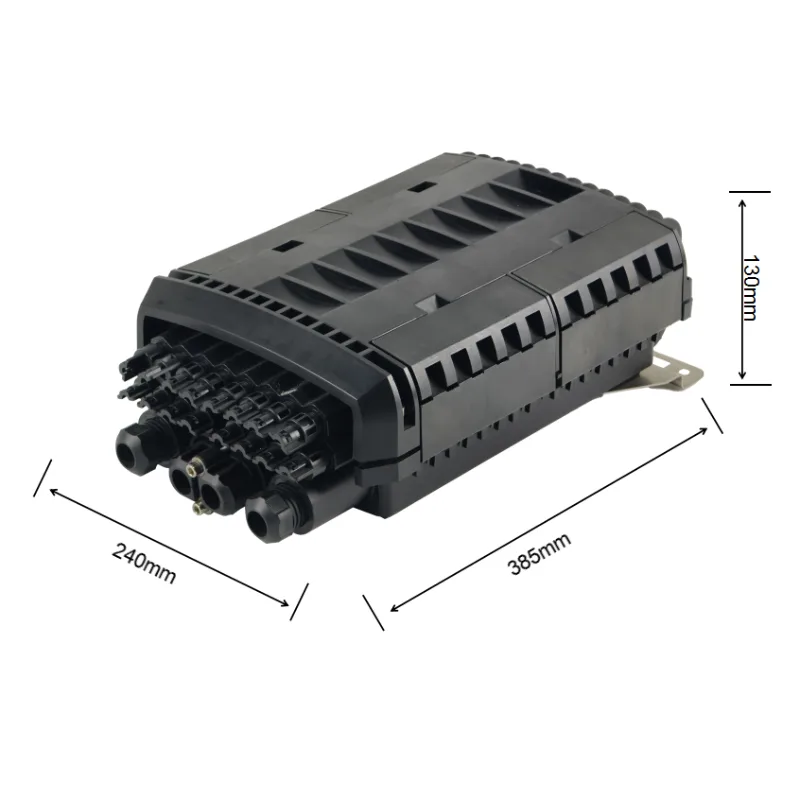

Dimensioni |
385×240×130 mm |
|
Materiale |
PP+GF (plastica tecnica) |
|
Valutazione di impermeabilità |
IP68 |
|
Porti |
4 ingressi, 16 uscite |
|
Capacità della fibra |
16 / 24 / 48 nuclei (fino a 144 nuclei con lo stesso contenitore) |
|
Peso |
4,5 kg |
|
Colore |
Nero (disponibile su misura) |
|
Temperatura operativa |
Da -40°C a +60°C |
|
Connettore ottico |
SC, FC, LC |
|
Pacchetto |
Scatola di cartone |
La scatola di distribuzione ATB in fibra ottica FTTH YY-H066 è adatta per una gamma di applicazioni di accesso e distribuzione in fibra:
Utilizzato come punto di accesso e distribuzione in fibra tra cavi di alimentazione e cavi di derivazione degli abbonati nelle reti residenziali e a banda larga.
Adatto per nodi della rete di distribuzione ottica in cui la giunzione, lo stoccaggio e la distribuzione della fibra devono essere integrati in un unico involucro esterno.
Può essere installato nei punti di ingresso degli edifici o nei luoghi di distribuzione per instradare le fibre verso singoli appartamenti, uffici o altre unità di abbonati.
Adatto per implementazioni FTTH montate su palo e sopraelevate, comprese le reti che utilizzano cavi di derivazione autoportanti.
L'involucro IP68 può essere utilizzato nelle infrastrutture di telecomunicazioni sotterranee, inclusi tombini e canaline per cavi, dove è richiesta protezione da umidità e polvere.
Adatto per pareti esterne, aree di apparecchiature di telecomunicazione e altri punti di installazione fissi in cui è richiesto un armadio di distribuzione in fibra compatto.
|
Scenario |
Descrizione |
|
Aerea |
Montato su palo in reti aeree; supporta cavi di derivazione autoportanti a figura 8 |
|
Sepolto / Condotto |
IP68 consente l'interramento diretto in pozzetti e condotti sotterranei senza involucri aggiuntivi |
|
Montaggio a parete |
Montaggio a incasso o su superficie all'esterno di edifici o locali tecnici |
|
FTTB (Unità multi-abitazione) |
Punto di ingresso dell'edificio che distribuisce le fibre alle singole unità abitative |
La scatola di distribuzione ATB in fibra ottica FTTH YY-H066 è stata implementata in diversi mercati sudamericani, tra cui Ecuador, Colombia, Cile e Perù, dove gli operatori di rete affrontano diverse sfide climatiche, dall'umidità amazzonica al freddo andino e alla nebbia salina costiera. In questi paesi, la custodia è ampiamente definita NAP IP68 per le sue eccezionali capacità di tenuta e distribuzione.
"Abbiamo selezionato i box ATB di Ningbo Yuanyi per la nostra espansione FTTH rurale nelle regioni costiere e montuose dell'Ecuador. Dopo due anni in condizioni tropicali umide e fredde andine, il grado di protezione IP68 rimane intatto: zero ingressi d'acqua. La configurazione NAP a 16 porte consente un servizio efficiente agli abbonati dispersi e il design del vassoio di giunzione ha ridotto i tempi di installazione sul campo del 40%."
— Responsabile della distribuzione della rete, operatore di telecomunicazioni ecuadoriano
"I nostri progetti nella regione costiera caraibica della Colombia richiedono apparecchiature che resistano a umidità elevata e aria carica di sale. L'alloggiamento in PP+GF dell'YY-H066 non mostra corrosione dopo 18 mesi. La funzione di gestione dei cavi individuale ci consente di aggiungere abbonati senza toccare le giunzioni esistenti. Abbiamo standardizzato questo modello come il nostro NAP IP68 preferito per tutti i nuovi nodi FTTH."
— Direttore tecnico, integratore di sistemi FTTH colombiano
In Cile, dove le differenze di temperatura tra giorno e notte superano i 30°C, YY-H066 è stato convalidato in diverse implementazioni nel deserto di Atacama e nelle regioni della Patagonia: dopo 18 mesi di calore estremo e esposizione ai raggi UV, l'alloggiamento non ha mostrato crepe, scolorimento o degrado delle guarnizioni.
Presenza globale
Oltre al Sud America, l’YY-H066 è utilizzato nel Sud-Est asiatico (monsoni tropicali), nel Medio Oriente (calore estremo e tempeste di sabbia) e in Africa (condizioni di elevata polvere e elevata umidità).
YY-H066 può essere utilizzato nelle reti FTTH, FTTx, FTTB e ODN. È adatto per luoghi in cui le fibre di alimentazione, distribuzione e derivazione devono essere giuntate, organizzate e distribuite da un punto di accesso esterno comune.
La custodia può essere utilizzata in installazioni aeree, su palo, a parete, interrate e su condotto. Il metodo di installazione appropriato dipende dal layout della rete, dal percorso dei cavi, dalle condizioni di montaggio e dai requisiti del progetto locale.
SÌ. Può essere installato in edifici residenziali, unità abitative plurifamiliari, complessi di appartamenti e altri luoghi di accesso degli abbonati per distribuire le fibre a singole case o unità.
SÌ. YY-H066 può essere utilizzato in applicazioni interrate e in condotti quando la custodia è installata secondo i requisiti del progetto e tutti gli ingressi dei cavi e i componenti di tenuta sono montati correttamente.
L'armadio può essere utilizzato con cavi di alimentazione, distribuzione e derivazione compatibili con le porte di ingresso e uscita. La compatibilità del cavo deve essere confermata in base al diametro del cavo, alla struttura del cavo, alle dimensioni della porta e ai componenti di tenuta selezionati.
La selezione dovrebbe basarsi sulla capacità della fibra richiesta, sul numero di cavi in entrata e in uscita, sul diametro del cavo, sul tipo di adattatore, sulla posizione di installazione, sul metodo di montaggio e sull'espansione futura prevista.
