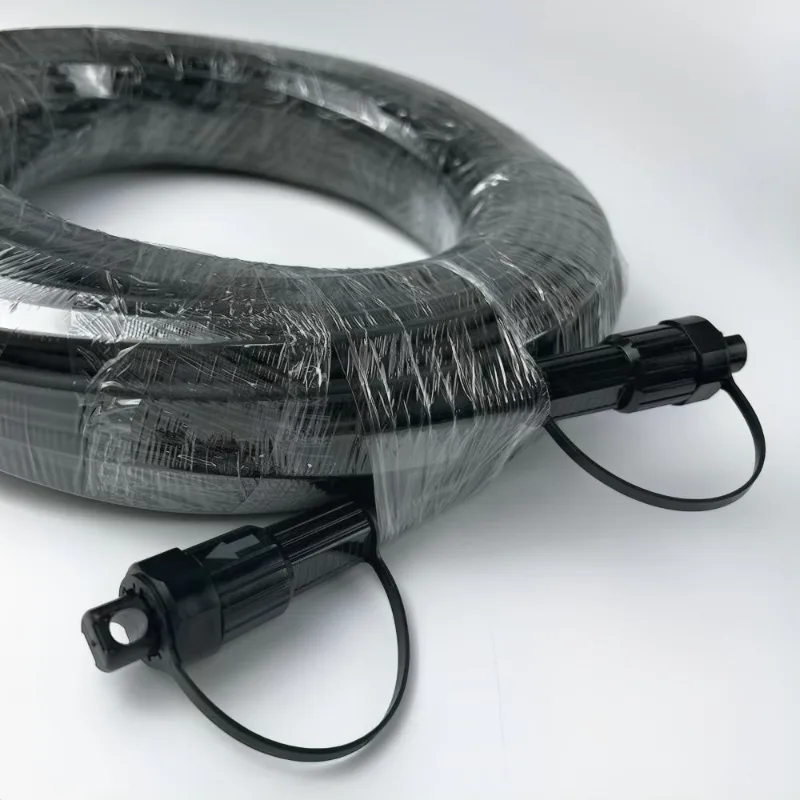

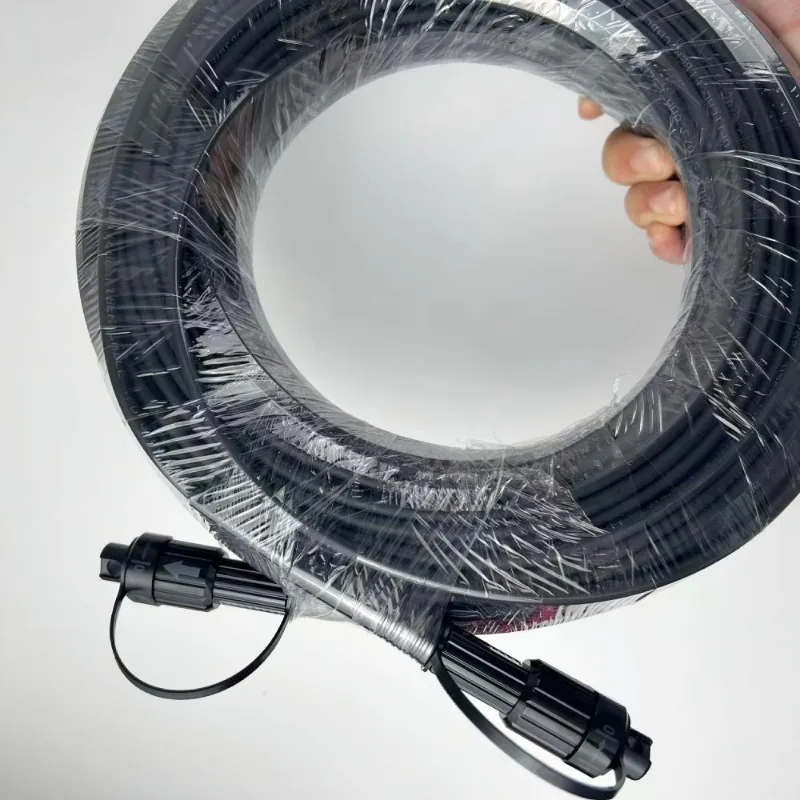

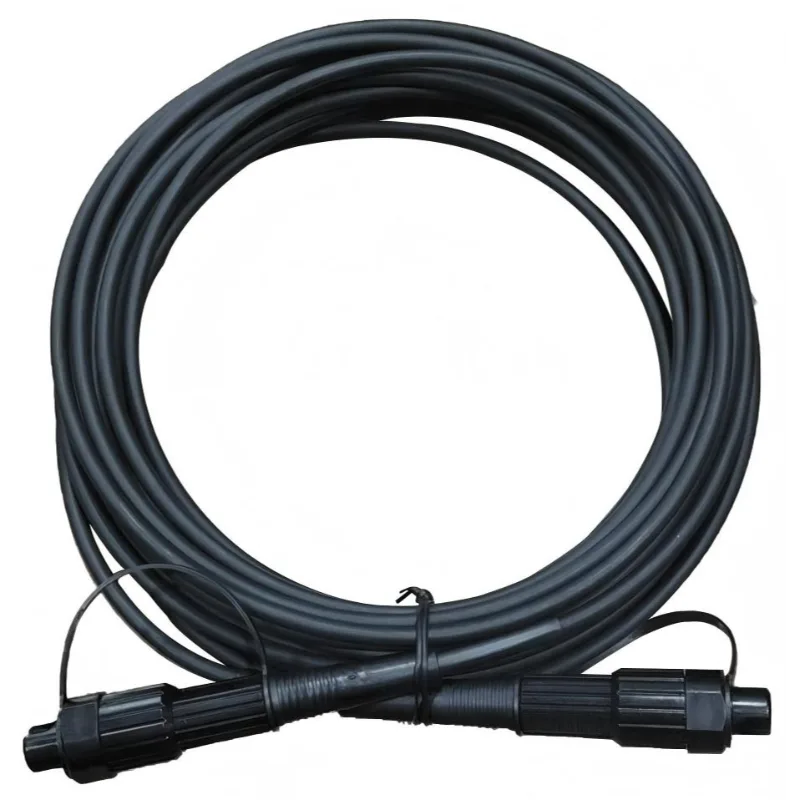

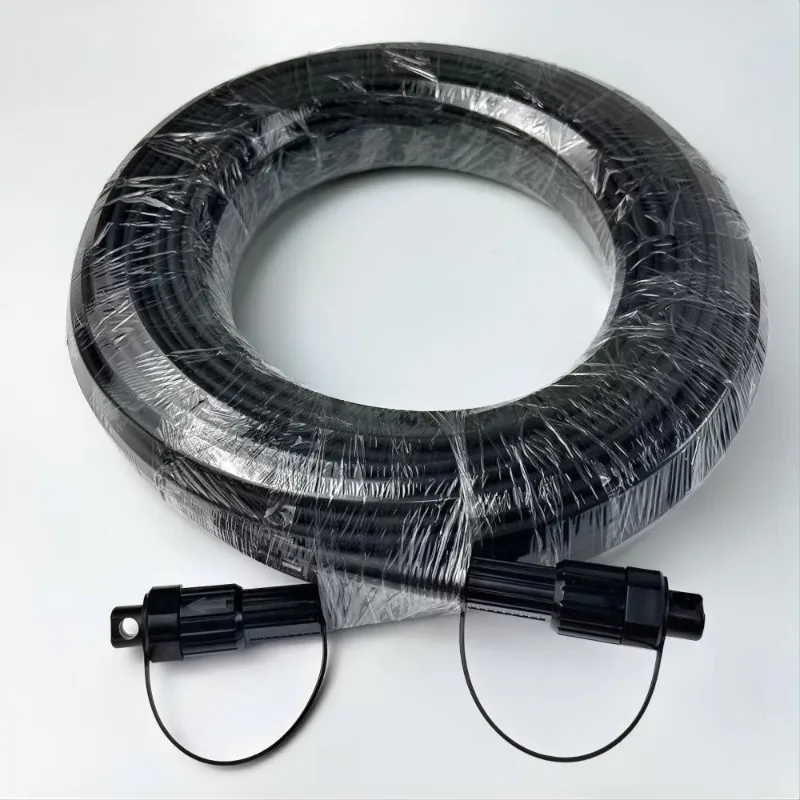

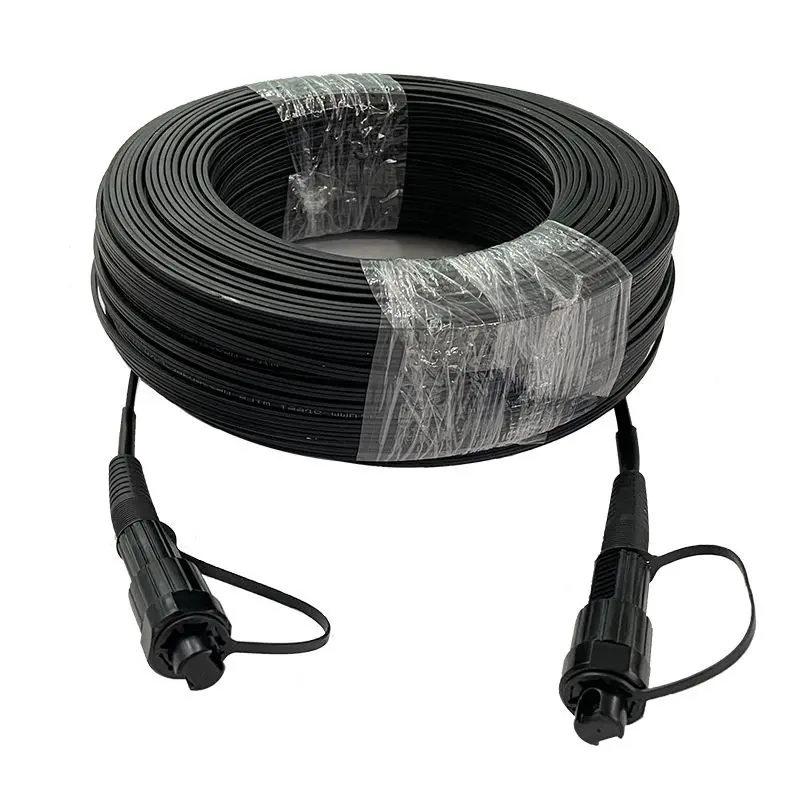

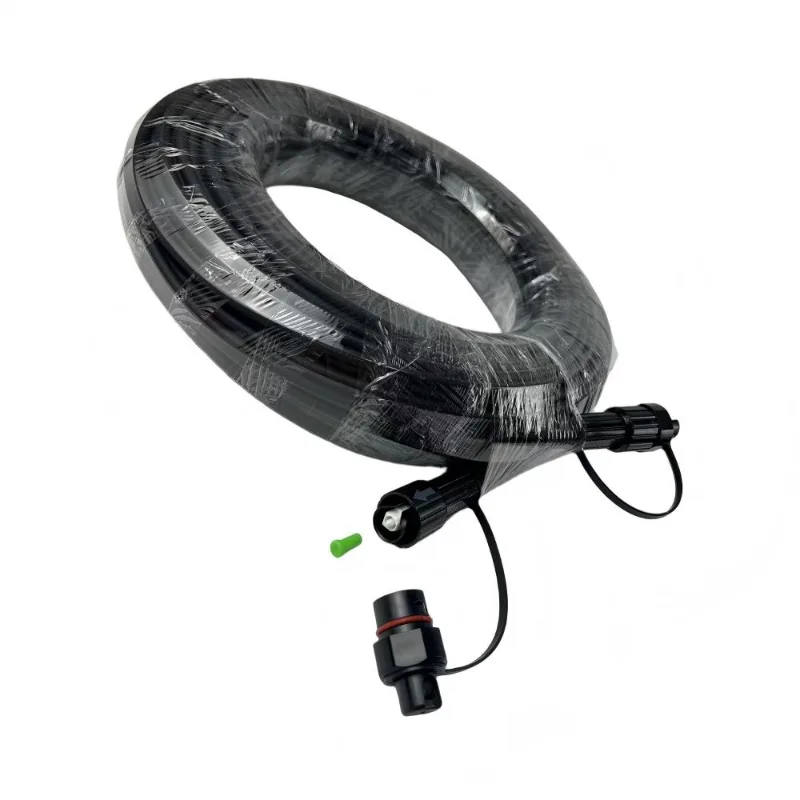

Cavo patch precollegato impermeabile

Il cavo patch precollegato impermeabile offerto dalla fabbrica Yuanyi dalla Cina. L'estremità del campo pre-preparata semplifica la terminazione in loco senza la necessità di lucidatura con resina epossidica o fibra. Ciò rende il cavo adatto a progetti FTTH/FTTx in cui sono importanti le condizioni di installazione, la flessibilità di instradamento e la coerenza della terminazione sul campo.

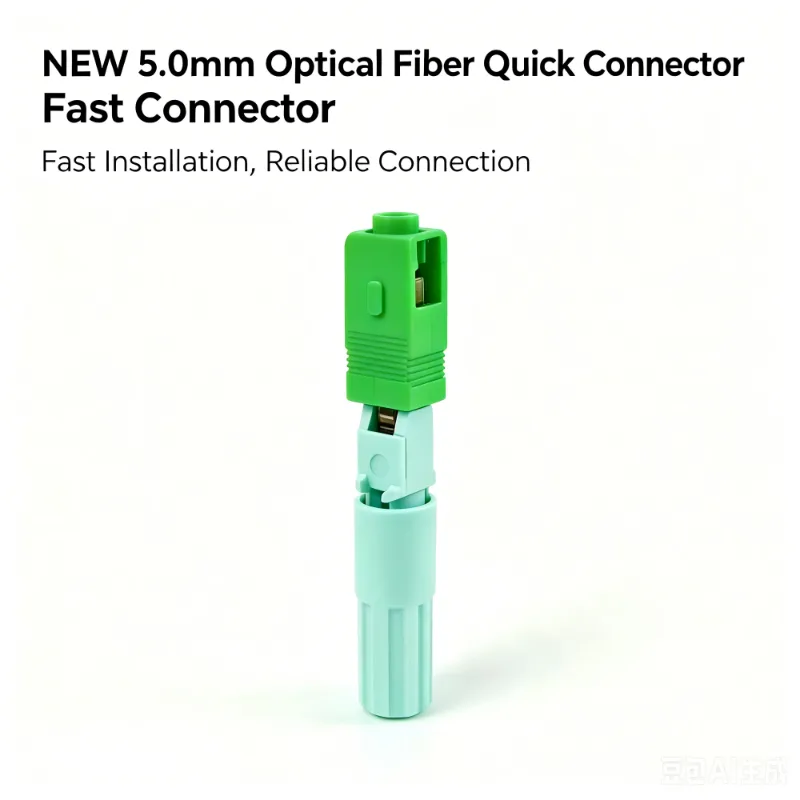

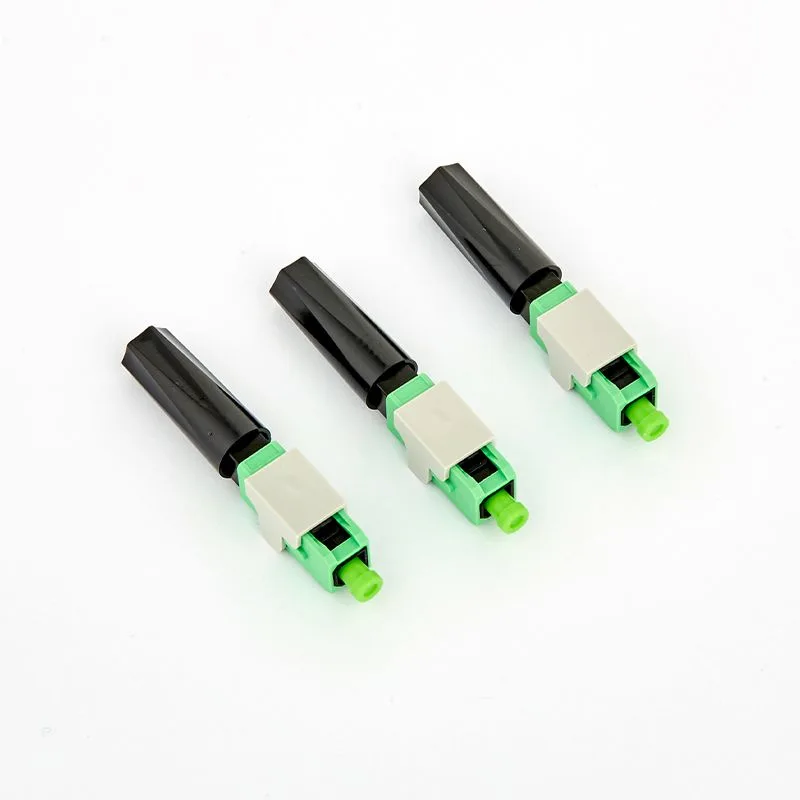

Integrazione del sistema: abbinamento con connettore rapido FTTH da 5,0 mm

L'estremità del campo è appositamente pre-spelata per il connettore rapido FTTH da 5,0 mm (tipo di giunzione meccanica), consentendo agli installatori di:

1. Termina il lato interno entro 2 minuti: senza resina epossidica, senza lucidatura, senza forno

2. Ottieni un IL tipico ≤0,25 dB con l'allineamento della scanalatura a V aggiornato

3. Mantenere la flessibilità per il percorso indoor dell'ultimo metro

Architettura di distribuzione

Armadio per esterni → Cavo patch precollegato impermeabile (estremità IP68) → Scatola di transizione → Connettore rapido da 5,0 mm (estremità campo) → ONU per interni

L'estremità terminata in fabbrica fornisce una connessione esterna già pronta, mentre l'estremità preparata sul campo consente di adattare il cavo alla sezione interna in base all'effettivo layout di installazione.

Il processo di terminazione sul campo comprende generalmente la rimozione della guaina, la pulizia della fibra, l'inserimento nel connettore meccanico compatibile e l'ispezione del connettore. Il tempo di installazione effettivo dipende dal design del connettore, dall'esperienza dell'installatore e dalle condizioni del sito.

Caratteristiche principali

Specifiche tecniche

Prestazioni ottiche e meccaniche

Flusso di lavoro di terminazione sul campo (con connettore rapido FTTH da 5,0 mm)

Per le squadre sul campo, lavorare con questo sistema è come maneggiare un cavo di connessione preconnesso impermeabile: ogni dettaglio riduce le congetture e accelera l'implementazione, a differenza dei normali cavi di derivazione che lasciano gli installatori alle prese con terminazioni incoerenti.

Principali applicazioni

FTTH e FTTx

Utilizzato per sezioni di derivazione esterne e transizioni da esterno a interno dove è richiesta una connessione in fibra sigillata.

Reti 5G di piccole cellule

Adatto per connessioni in fibra attorno ad armadietti a celle piccole, apparecchiature remote e altre infrastrutture di comunicazione esterne.

CCTV e sorveglianza esterna

Fornisce una connessione in fibra protetta per sistemi di sorveglianza installati in ambienti esterni o esposti.

Ripristino della rete di emergenza

I gruppi di cavi preconnettorizzati possono semplificare le operazioni di sostituzione e ripristino sul campo in cui il tempo di installazione e la coerenza del connettore sono importanti.

Reti in fibra industriale

Adatto per collegamenti in fibra tra apparecchiature esterne, armadi e sistemi di controllo o comunicazione interni.

Transizioni da aereo a sepolto

Il cavo può essere configurato per progetti che combinano requisiti di percorso aereo, esterno e interno.

Garanzia di qualità

Ogni gruppo viene sottoposto a test ottici al 100% (IL/RL) e test di tenuta pressurizzato IP68 prima della spedizione.

Con oltre 10 anni di esperienza come produttore di cavi patch per connettori impermeabili al servizio di operatori globali, manteniamo una produzione certificata ISO 9001 con tracciabilità completa.

La personalizzazione OEM (tipi di lucidatura dei connettori, colori della guaina, marcatura laser ed etichettatura personalizzata) è disponibile senza compromettere lo standard di qualità del cavo patch preconnesso impermeabile che i nostri clienti si aspettano.

Domande frequenti

Quale fibra viene utilizzata nel cavo patch precollegato impermeabile?

La configurazione standard utilizza fibra monomodale 9/125 μm G.657.A1 insensibile alla piegatura, adatta per l'instradamento della fibra dove è richiesta una sensibilità alla piegatura ridotta.

Quali connettori sono disponibili?

L'estremità esterna terminata in fabbrica può essere configurata con connettori SC, LC o FC, a seconda dei requisiti del progetto.

Il connettore è adatto per l'uso esterno?

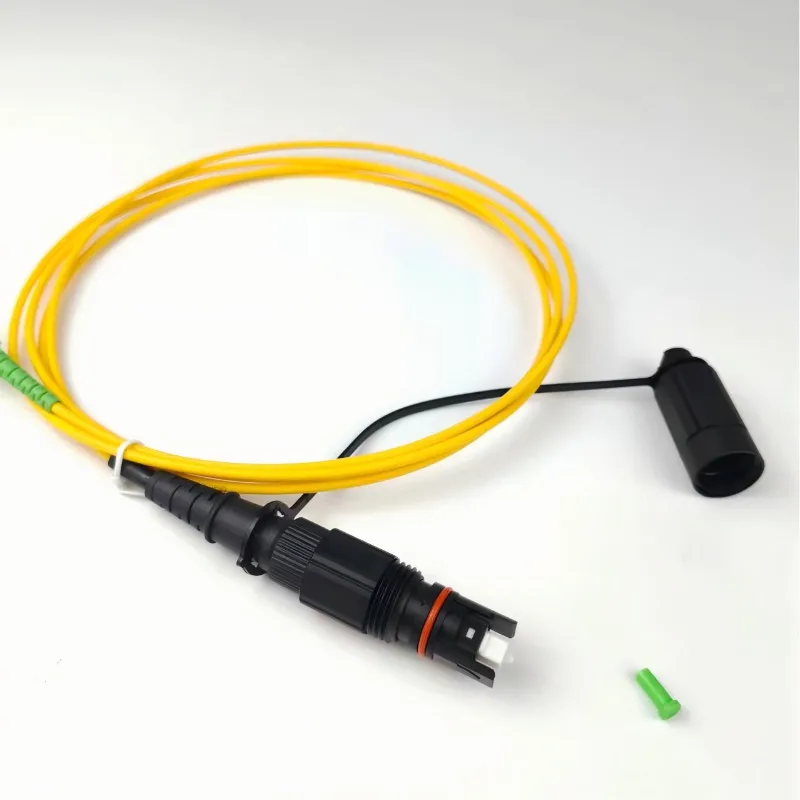

Il connettore per esterni è disponibile in una configurazione sigillata con grado di protezione IP68 per applicazioni che richiedono protezione contro l'ingresso di acqua e polvere.

È possibile terminare il cavo in loco?

SÌ. L'estremità preparata sul campo è progettata per l'uso con un connettore rapido FTTH da 5,0 mm compatibile. La compatibilità del connettore deve essere confermata prima dell'installazione.

Quali lunghezze di cavo sono disponibili?

Le lunghezze comuni includono 10 m, 20 m, 30 m, 50 me 100 m. È possibile fornire lunghezze personalizzate, con configurazioni disponibili fino a 500 m in base ai requisiti di cavi e connettori.

In quale intervallo di temperature può funzionare il cavo?

L'intervallo di temperatura operativa specificato è compreso tra -40°C e +85°C.

Il cavo può essere personalizzato?

SÌ. A seconda del progetto, la personalizzazione può includere lunghezza del cavo, tipo di connettore, tipo di lucidatura, struttura della guaina, colore della guaina ed etichettatura del prodotto.
