Cavo patch impermeabile IP68

Prodotto da Ningbo Yuanyi, un produttore e fornitore professionale di componenti in fibra ottica in Cina, il cavo patch impermeabile IP68 viene prodotto attraverso processi di assemblaggio controllato dei connettori, lucidatura delle fibre, ispezione e test ottici. Ogni cavo finito viene testato individualmente prima della spedizione per mantenere prestazioni ottiche e del connettore costanti.

Cos'è un cavo patch impermeabile IP68?

Il cavo patch impermeabile IP68 è un gruppo in fibra ottica per esterni preterminato progettato per reti FTTH, punti di distribuzione esterni, reti di accesso e altre installazioni in cui sono richieste connessioni in fibra affidabili in ambienti esposti.

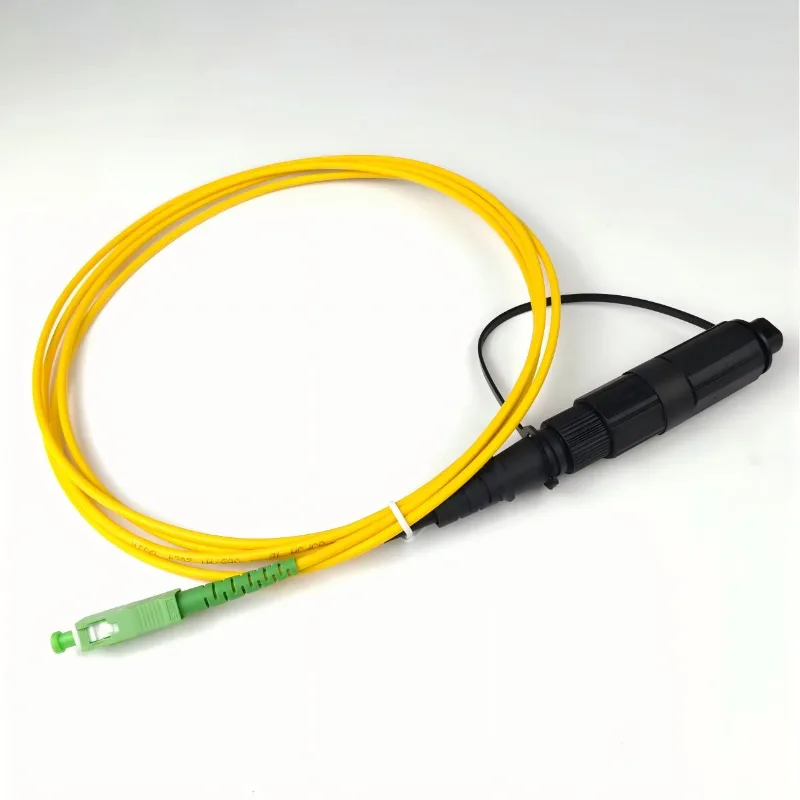

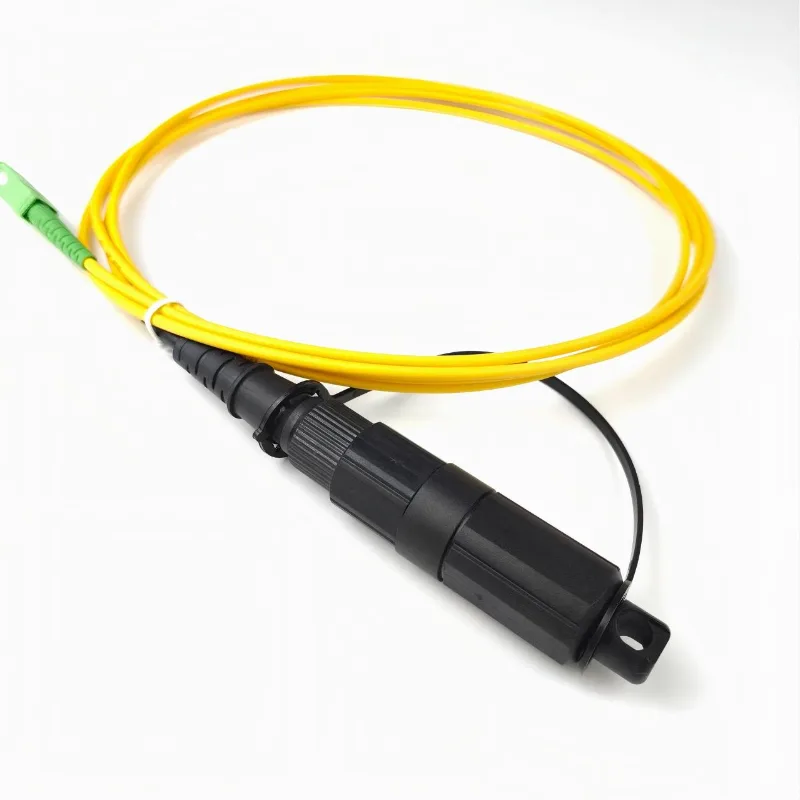

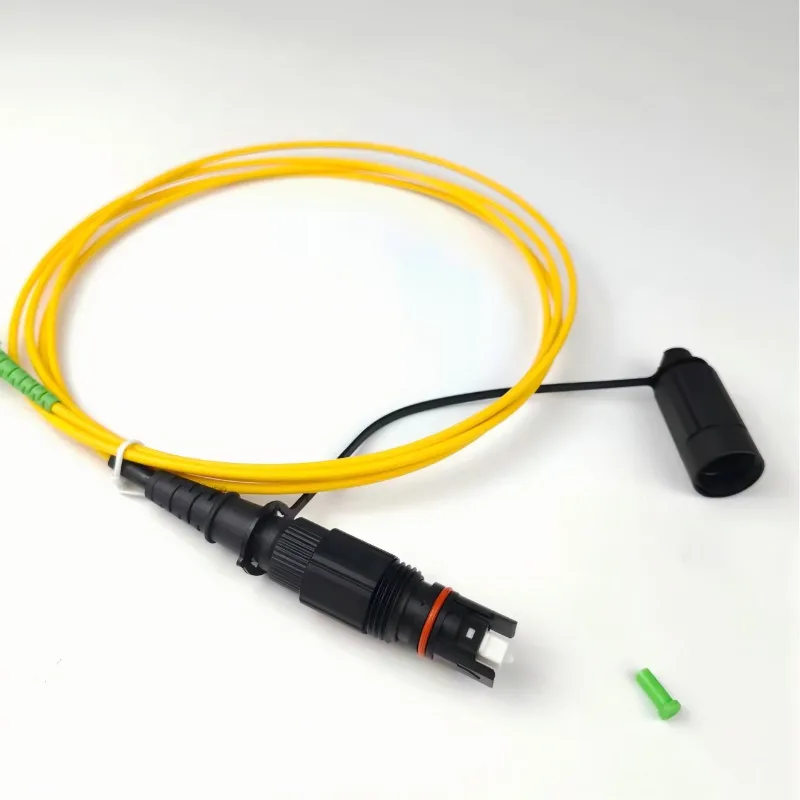

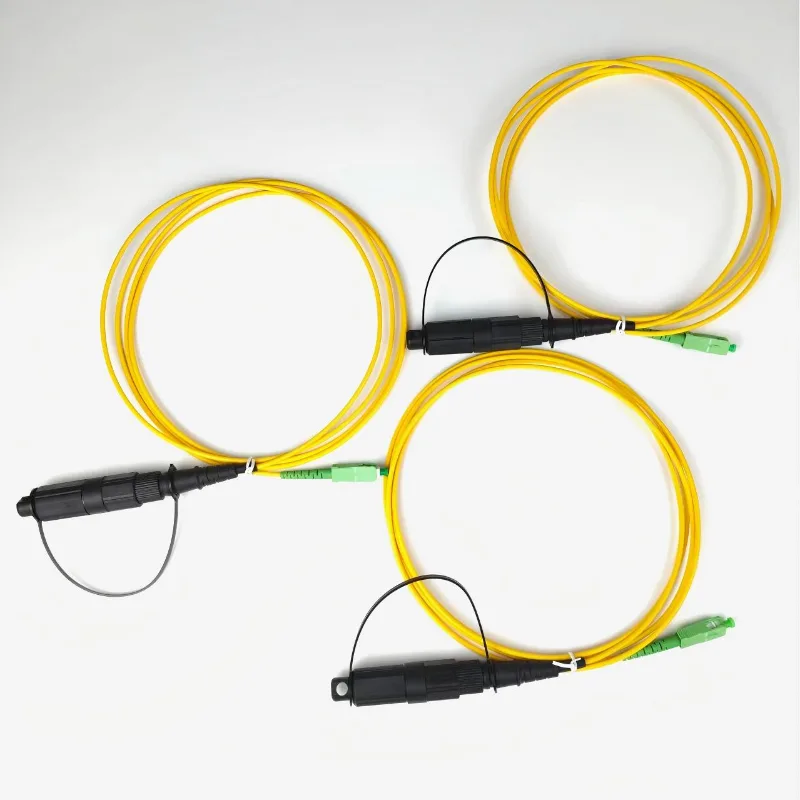

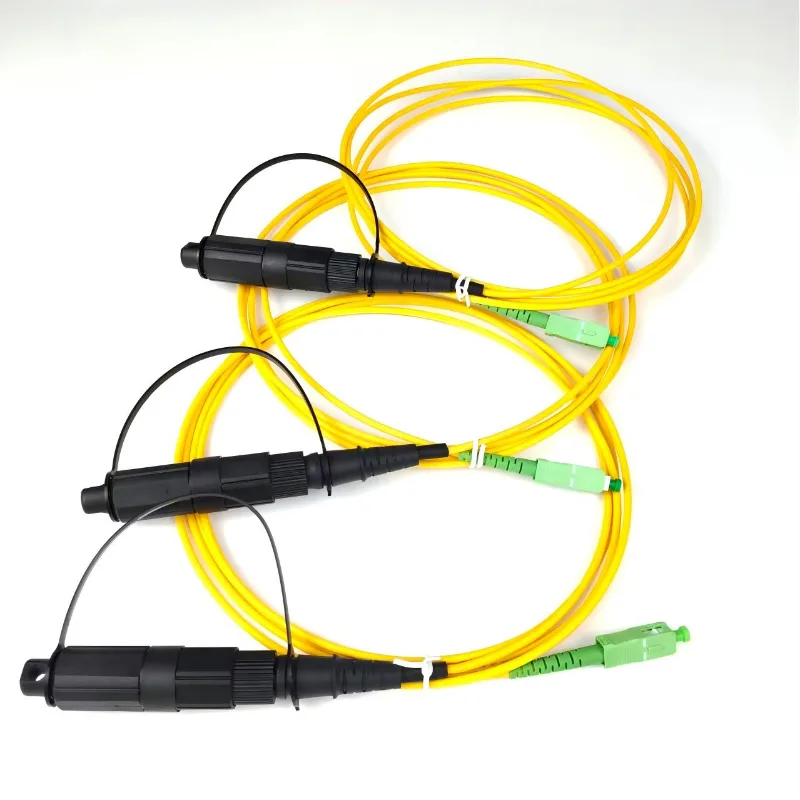

Questo gruppo combina un connettore impermeabile maschio IPSC con grado di protezione IP68 con un connettore SC/APC standard. Il connettore esterno è dotato di un cappuccio antipolvere fissato per proteggere la connessione da polvere e umidità quando non è in uso. La configurazione della fibra standard utilizza la fibra monomodale OS2, mentre la fibra G.657.A1 insensibile alla piegatura è disponibile per installazioni con requisiti di instradamento più rigidi.

Specifiche dei materiali della struttura

1. Parametri del connettore

2. Specifiche del cavo in fibra

Nucleo della fibra: fibra monomodale OS2, 9/125μm, conforme a G.652D; Fibra G.657.A1 resistente alla piegatura opzionale per instradamento di condotti stretti

Rivestimento esterno: materiale LSZH a bassa emissione di fumi e senza alogeni; giacca gialla di serie, giacca outdoor in PE nera disponibile su richiesta

Diametro esterno del cavo: compatibile con cavo patch simplex standard da 3,0 mm/cavo esterno rotondo da 5,0 mm/cavo di derivazione; diametro esterno personalizzato disponibile per progetti speciali

Lunghezza stock standard: 1 m, 2 m, 3 m, 5 m, 10 m; qualsiasi lunghezza non standard supportata dalla produzione personalizzata in fabbrica

Prestazioni ottiche (condizioni di test: temperatura ambiente 23 ℃)

Caratteristiche principali

· Connettore esterno impermeabile IP68 per ambienti esterni impegnativi

· Design preterminato per installazione e connessione sul campo più rapide

· Connettore SC/APC per compatibilità con interfaccia in fibra standard

· Fibra monomodale OS2 9/125 μm di serie

· Opzione fibra G.657.A1 per instradamenti più stretti e installazioni ad alta densità

· Perdita di inserzione ≤0,30 dB

· Perdita di ritorno APC ≥60 dB

· Temperatura operativa: da -40°C a +75°C

· Compatibile con cavo patch simplex da 3,0 mm, cavo esterno rotondo da 5,0 mm e cavo flessibile in fibra

· Sono disponibili lunghezza del cavo, tipo di fibra, guaina, configurazione del connettore e marcatura OEM personalizzati

· Test ottici al 100% per gli assemblaggi finiti

Applicazioni tipiche

Il cavo patch impermeabile IP68 è adatto per:

· Reti di accesso FTTH

· Scatole di distribuzione della fibra per esterni

· Terminali di accesso alla fibra

· Stazione base e infrastruttura di telecomunicazioni

· Armadi di comunicazione per esterni

· Installazioni in fibra aerea e stradale

· Connessioni in fibra esposte a pioggia, polvere e variazioni di temperatura

· Distribuzione di fibra esterna preterminata

Affidabilità meccanica e ambientale

1 Prestazioni meccaniche

Resistenza alla trazione: tensione assiale statica ≥100 N; incremento della perdita ottica <0,1 dB dopo la rimozione del carico, adatto per costruzioni di trascinamento all'aperto

Resistenza alla flessione: 1000 cicli di flessione dinamici con raggio di 10 mm con fluttuazione della perdita <0,1 dB; Raggio di curvatura minimo dell'installazione ≥10×diametro esterno del cavo; Raggio di curvatura statico a lungo termine ≥15×OD del cavo

Durata del ciclo di accoppiamento: ≥500 cicli di accoppiamento per connettore impermeabile IPSC; ≥1000 cicli per connettore SC/APC senza degrado delle prestazioni ottiche

Resistenza allo schiacciamento laterale: resiste a una pressione laterale di 1.000 N/100 mm, senza incrinature del rivestimento o rottura delle fibre all'interno

2 Adattabilità ambientale (adattarsi alle zone climatiche globali)

Temperatura operativa: -40 ℃ ~ +75 ℃, adatta per l'Europa settentrionale fredda e l'implementazione all'aperto tropicale ad alta temperatura

Temperatura di stoccaggio: -50 ℃ ~ +85 ℃, nessun invecchiamento dei componenti durante il trasporto marittimo a lunga distanza in contenitori sigillati

Invecchiamento dovuto al calore umido: 1000 ore di conservazione a temperatura inferiore a 85 ℃ e 85% di umidità relativa, nessuna perdita d'acqua all'interno dell'alloggiamento sigillato, incremento della perdita ≤ 0,2 dB

Resistenza ai raggi UV: test di esposizione ai raggi UV di 2000 ore senza rotture dell'alloggiamento o cedimento dell'elasticità dell'anello di tenuta, garantisce una lunga durata per l'installazione all'aperto

Configurazione e personalizzazione del prodotto

5.1 Regola di codifica del modello (facile per i clienti globali effettuare ordini)

Esempio di modello: YY-IPSC-OS2-APCAPC-2M Spiegazione: YY = fabbrica Ningbo Yuanyi, IPSC = tipo di connettore impermeabile, OS2 = fibra monomodale, APCAPC = lucidatura APC su entrambe le estremità, 2M = lunghezza del cavo 2 metri

5.2 Opzioni di personalizzazione di fabbrica

Modifica dell'estremità: connettore blu SC/UPC disponibile per l'estremità a spirale per soddisfare diversi requisiti di perdita di ritorno

Aggiornamento del tipo di cavo: compatibile con cavo di connessione da 3,0 mm, cavo esterno rotondo da 5,0 mm o cavo di derivazione: scegli in base alle esigenze di implementazione

Aggiornamento della giacca: giacca modificata resistente ai roditori, giacca in PE nero resistente alle intemperie per sepoltura diretta e ambienti aerei difficili

Aggiornamento speciale della fibra: fibra G.657.A1 ultra resistente alla piegatura per scenari di tubi stretti e cablaggio denso

Marchio OEM: stampa personalizzata con logo del cliente, codice a barre delle risorse del progetto e codice di tracciabilità del lotto; è supportata la confezione neutra con etichetta bianca

5.3 Linee guida per l'installazione

Prima della connessione

Pulire la ghiera in ceramica con un panno per la pulizia ottica privo di lanugine appropriato prima dell'accoppiamento. Polvere o contaminazione sulla terminazione possono aumentare la perdita di inserzione e ridurre l'affidabilità della connessione.

Collegamento del connettore impermeabile

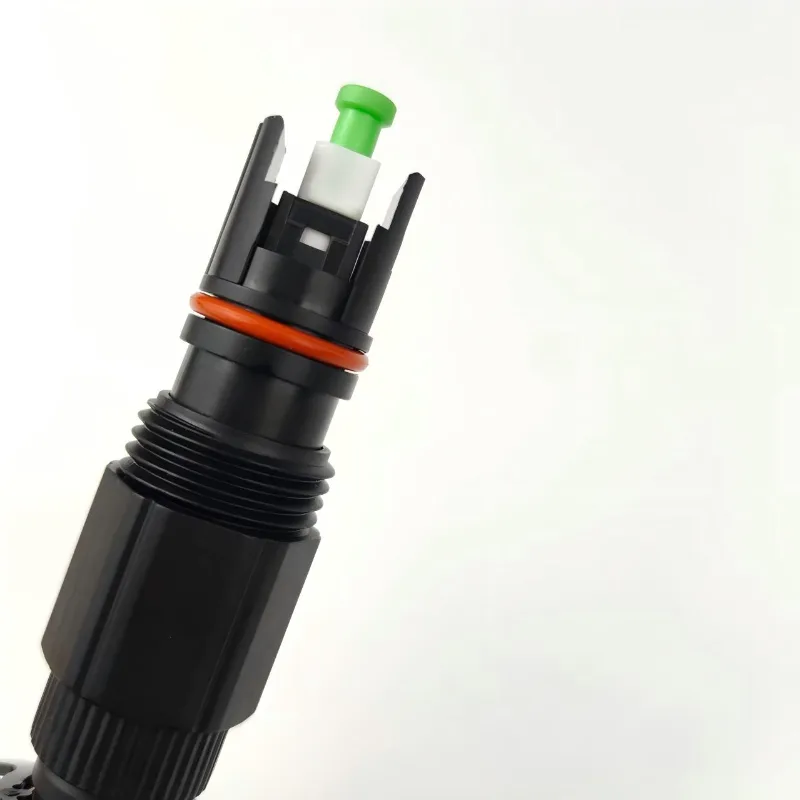

Assicurarsi che l'area di tenuta sia pulita e posizionata correttamente. Stringere completamente il connettore IPSC in base al design del connettore per garantire che la struttura di tenuta sia correttamente agganciata.

Instradamento dei cavi

Evitare curve strette, forza di trazione eccessiva e carico diretto sul corpo del connettore. Durante l'installazione, applicare forza di trazione al cavo, ove opportuno, anziché utilizzare il connettore come punto di trazione.

Connessioni inutilizzate

Mantenere il cappuccio antipolvere fissato e il tappo antipolvere del connettore installati correttamente quando il connettore non è in uso. Ciò aiuta a proteggere l'interfaccia ottica da polvere, umidità e altri contaminanti.

Imballaggio ed esportazione

I cavi patch impermeabili IP68 sono confezionati in base alla lunghezza del cavo, alla configurazione del connettore e ai requisiti di trasporto.

Confezione interna

Ogni cavo patch in fibra può essere confezionato singolarmente in un sacchetto protettivo in PE o in una confezione personalizzata per ridurre la contaminazione e i danni durante la movimentazione.

Imballaggio esterno

I cartoni per l'esportazione utilizzano materiali di imballaggio in ondulato idonei per proteggere gli assemblaggi durante il trasporto nazionale, il trasporto marittimo, il trasporto aereo e altri processi logistici.

Documentazione

Registri di ispezione, distinte di imballaggio e altri documenti di esportazione possono essere forniti in base ai requisiti dell'ordine e della destinazione.

Perché scegliere Ningbo Yuanyi

Ningbo Yuanyi è specializzata in componenti passivi in ​​fibra ottica e assemblaggi di fibre preterminate per applicazioni di telecomunicazioni e FTTH.

Per gli acquirenti che acquistano cavi patch in fibra ottica impermeabili IP68 dalla Cina, l'azienda fornisce:

· Produzione e assemblaggio interni

· Connettori controllati e processi di lucidatura

· Test ottici al 100% degli assemblaggi finiti

· Configurazioni di cavi standard e personalizzate

· Supporto OEM e marchio privato

· Lunghezze e imballaggi dei cavi flessibili

· Supporto per ordini in blocco e basati su progetti
