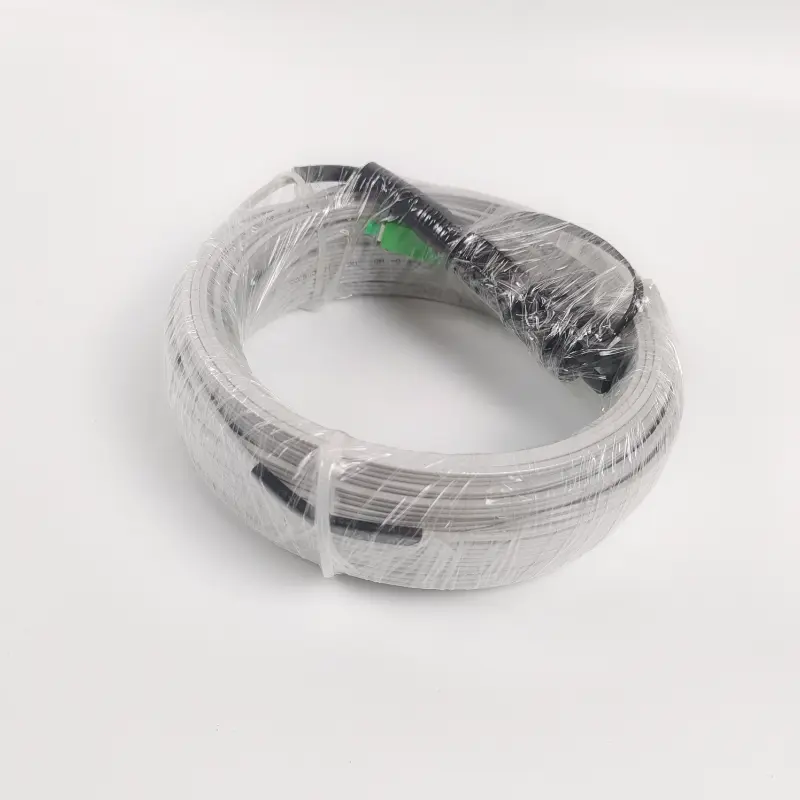

Il cavo patch preconnesso impermeabile è un gruppo di cavi in fibra ottica terminato in fabbrica sviluppato per connessioni in fibra esterne veloci e affidabili. Combina fibra monomodale resistente alla piegatura G.657A1, una struttura di cavo flessibile compatto e un connettore impermeabile con grado di protezione IP68 per semplificare l'implementazione della fibra in FTTH e altre reti di comunicazione esterne.
Prodotto da Yuanyi in Cina, è adatto per applicazioni in cui sono importanti un'installazione rapida, prestazioni ottiche stabili e protezione dall'umidità e dalle condizioni esterne.
1, Plug-and-play: non sono necessarie giunzioni o lucidature sul campo, riducendo significativamente tempi e costi di installazione
2, sigillatura impermeabile IP68 con O-ring in silicone a doppio strato e alloggiamento in PC ignifugo, adatto per esposizione esterna a lungo termine
3, La fibra G.657A1 insensibile alla piegatura garantisce una trasmissione stabile del segnale anche in spazi ristretti
4, Configurazioni di connettori opzionali: doppie estremità impermeabili IP68 / singola estremità IP68 + connettore interno SC standard
5, design autoportante con cavo messenger per installazione aerea
6, attualmente la scelta preferita per la connessione rapida di cavi esterni nell'accesso FTTH dell'ultimo miglio, sorveglianza esterna, AP esterno e comunicazione ottica nel campus
7, giacca LSZH standard, con PE nero resistente ai raggi UV opzionale per una maggiore durata all'aperto (≥20 anni)
Il cavo flessibile è costruito attorno a una fibra ottica monomodale centrale e rinforzato da elementi di rinforzo paralleli. Un cavo messaggero in acciaio integrato fornisce ulteriore supporto meccanico per l'installazione aerea autoportante.
· Fibra ottica: Fibra monomodale insensibile alla piegatura G.657A1
· Membri forti: Due aste parallele in FRP, Ø0,5 mm
· Filo messenger: Filo di acciaio fosfatato da 1,0 mm
· Guaina esterna: LSZH standard / PE nero resistente ai raggi UV opzionale
· Configurazione del cavo: Cavo di derivazione piatto ad arco
|
Parametro |
Specifica |
|
Tipo di cavo |
Cavo di derivazione piatto ad arco |
|
Dimensione standard |
(2,0 × 3,0) ±0,1 mm, con messaggero 5,0±0,2 mm |
|
Membri della forza |
Doppie aste parallele in FRP (φ0,5 mm) |
|
Filo messaggero |
Filo di acciaio fosfatato da 1,0 mm |
|
Materiale della guaina esterna |
LSZH (standard) / PE nero resistente ai raggi UV (opzionale) |
|
Metodi di installazione |
Antenna, montaggio a parete, condotto, sepoltura diretta poco profonda |
|
Parametro |
Valore |
|
Tipo di fibra |
G.657A1 Fibra monomodale insensibile alla piegatura |
|
Conteggio dei nuclei |
1 nucleo |
|
Diametro del campo modalità |
9μm / 125μm |
|
Lunghezze d'onda operative |
1310 nm/1490 nm/1550 nm |
|
Attenuazione @1310nm |
≤ 0,4 dB/km (standard) / ≤ 0,36 dB/km (premium) |
|
Attenuazione @1550nm |
≤ 0,3 dB/km (standard) / ≤ 0,22 dB/km (premium) |
|
Perdita di macroflessione @1550nm, φ30mm×10 giri |
≤ 0,25dB |
|
Perdita di macroflessione @1625nm, φ30mm×10 giri |
≤ 1,00dB |
|
Perdita di macroflessione @1550nm, φ20mm×1 giro |
≤ 0,75dB |
|
Perdita di macroflessione @1625nm, φ20mm×1 giro |
≤ 1,50dB |
|
Parametro |
Specifica |
|
Tipo di faccia finale |
APC/UPC (selezionabile) |
|
Perdita di inserzione su un'estremità singola |
≤ 0,3dB |
|
Perdita di ritorno (APC) |
≥ 55dB |
|
Perdita di ritorno (UPC) |
≥ 50dB |
|
Durabilità dell'accoppiamento |
≥ 1000 cicli, variazione di perdita ≤ 0,2 dB |
|
Grado di protezione dall'ingresso |
IP68 (impermeabile in caso di immersione prolungata) |
|
Materiale dell'alloggiamento |
PC ignifugo + O-ring in silicone rosso a doppio strato |
|
Pressacavo |
Guaina ondulata per prevenire la rottura della radice del cavo |
Tipi disponibili: SC-APC / SC-UPC
Nessuna sigillatura impermeabile – solo per ambienti interni asciutti (armadi, splitter, ONU). Non per esposizione all'aperto.
|
Parametro |
Specifica |
|
Carico di trazione a breve termine |
≥ 600N~800N |
|
Tensione di lavoro a lungo termine |
≥ 200 N ~ 300 N |
|
Resistenza allo schiacciamento a breve termine (N/100mm) |
≥ 2200N |
|
Resistenza allo schiacciamento a lungo termine (N/100mm) |
≥ 1000N |
|
Raggio di curvatura statico |
≥ 30mm |
|
Raggio di curvatura dinamico |
≥ 60mm |
|
Temperatura di trasporto/stoccaggio |
-40℃~+60℃ |
|
Temperatura di installazione |
-10℃~+50℃ |
|
Temperatura operativa |
-40℃~+70℃ |
|
Durata utile dei raggi UV all'aperto |
≥ 20 anni |
|
Test ciclico della temperatura |
100 cicli da -40℃ a 70℃, fluttuazione della perdita ≤ 0,2 dB |
|
Test di invecchiamento da calore umido |
500 ore a 85 ℃ / 85% UR, senza perdite o invecchiamento della guarnizione |
|
Opzione |
Configurazione |
Applicazione consigliata |
|
Tipo A |

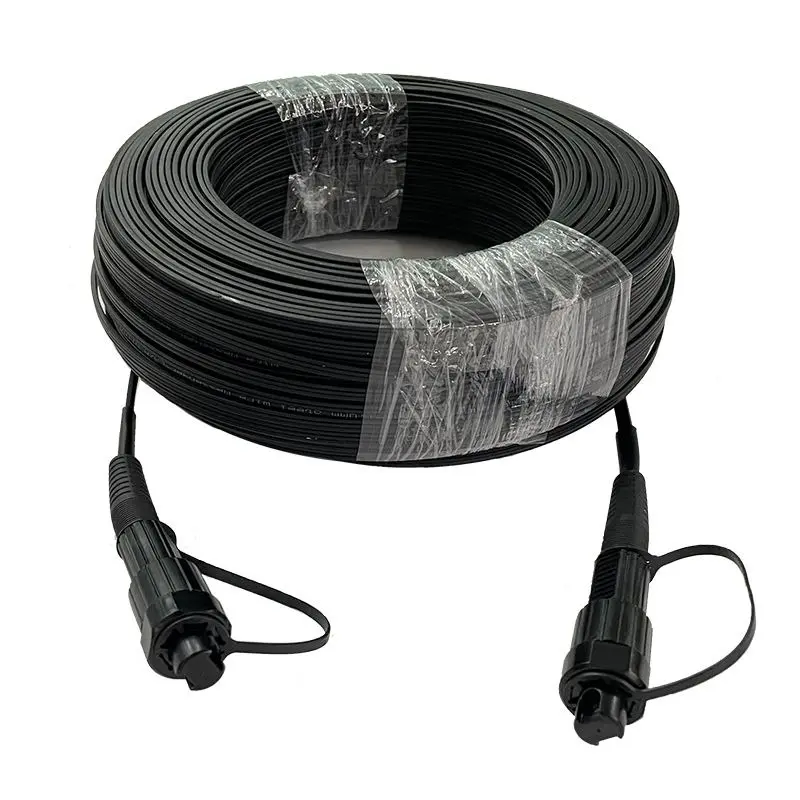

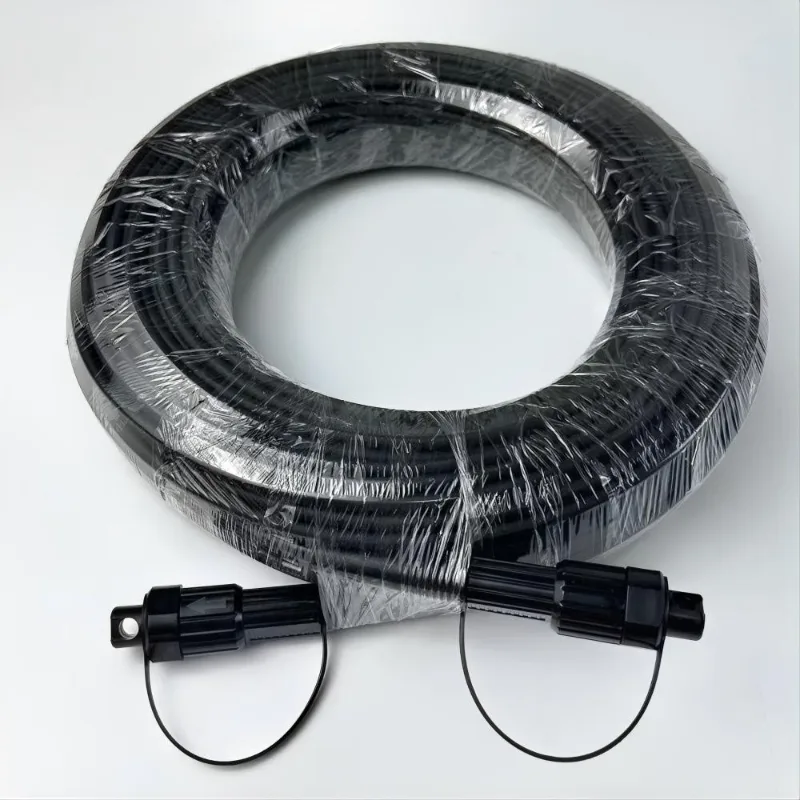

Doppie estremità impermeabili IP68 |
Esposizione completa all'esterno, condotta sotterranea, pozzi impregnati d'acqua, estensione a cascata a più sezioni |
|
Tipo B |

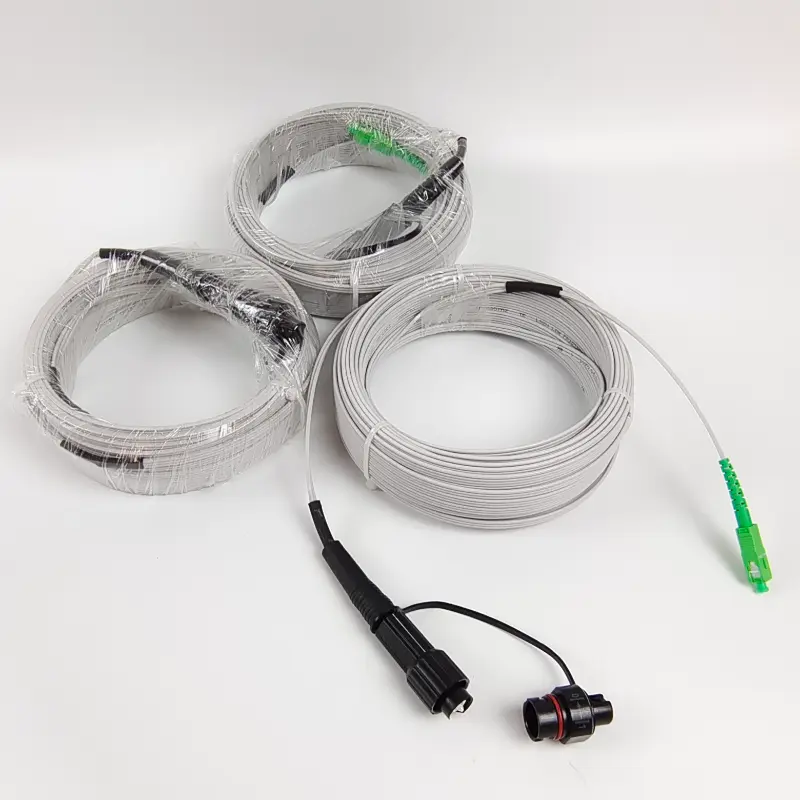

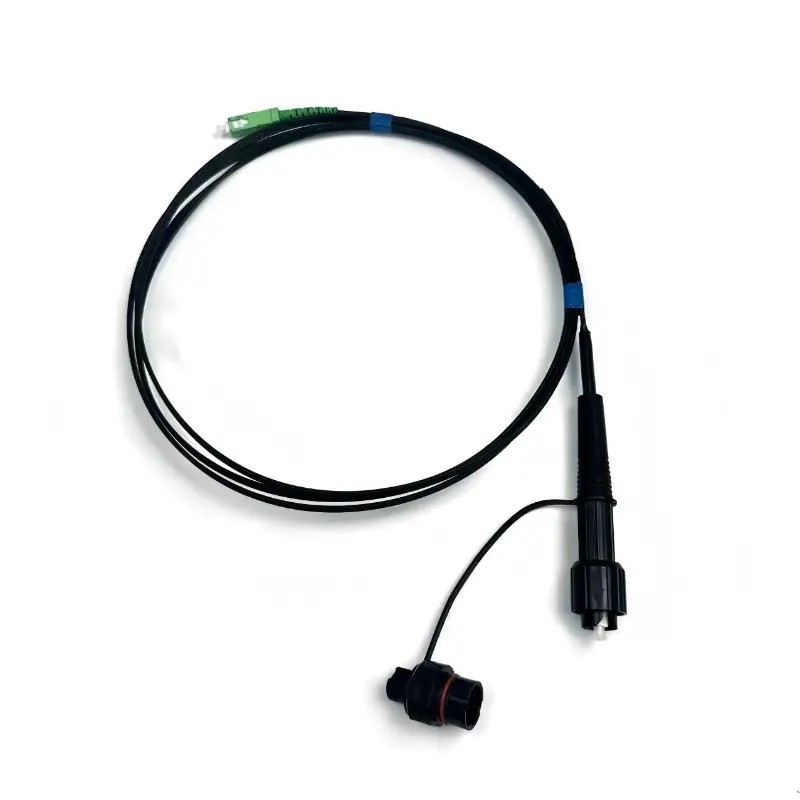

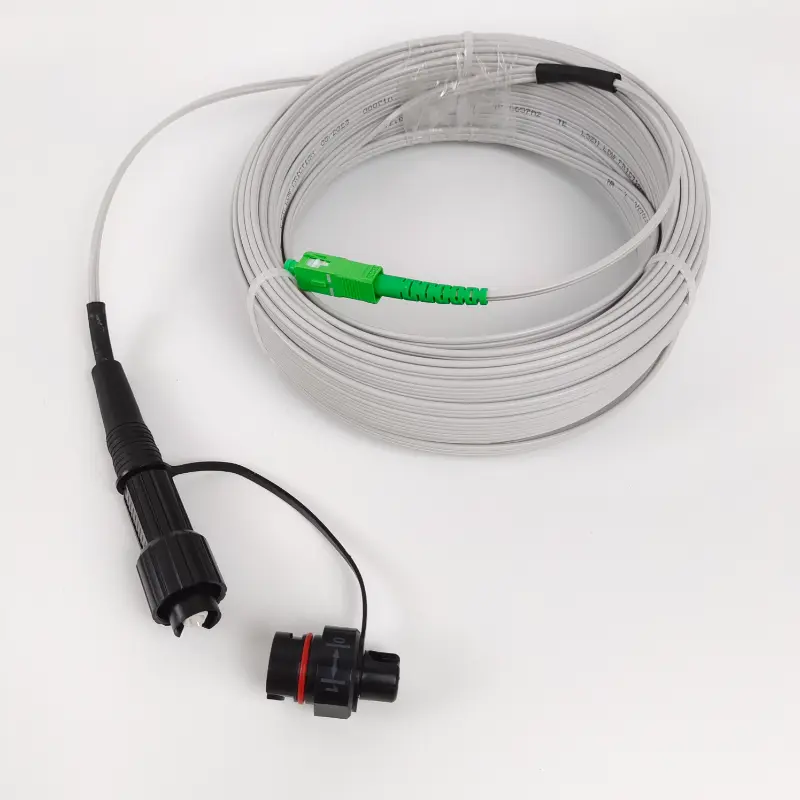

Estremità impermeabile IP68 singola + connettore interno SC |
Accesso FTTH: estremità esterna impermeabile, estremità interna collegata ad apparecchiature asciutte (soluzione tradizionale) |
Preterminato in fabbrica: non è richiesta alcuna giunzione a fusione o lucidatura in loco
Il design maschio/femmina consente una facile estensione su lunghe distanze tramite più sezioni
L'estremità del connettore per interni non deve essere esposta a pioggia o umidità
Garantire il corretto serraggio delle filettature del connettore IP68 per mantenere l'integrità impermeabile
Il cavo patch preconnesso impermeabile IP68 è progettato per l'accesso in fibra esterna e le applicazioni di interconnessione in fibra a breve distanza in cui sono necessarie un'installazione rapida e protezione ambientale.
Utilizzato per collegare punti di distribuzione in fibra esterna con apparecchiature lato abbonato riducendo al contempo la necessità di terminazione sul campo.
Adatto per telecamere IP e altre apparecchiature di sorveglianza collegate in fibra installate in luoghi esterni esposti.
Può essere utilizzato per connessioni in fibra a punti di accesso wireless esterni e apparecchiature di comunicazione dove è richiesta l'impermeabilità.
Applicabile a collegamenti ottici esterni in campus, strutture industriali, siti di trasporto e altri ambienti di comunicazione distribuiti.
La configurazione del connettore IP68 è adatta per ambienti in cui i connettori potrebbero essere esposti ad acqua piovana, condensa o immersione temporanea.
In qualità di fabbrica leader in Cina di cavi patch per cavi di derivazione precollegati impermeabili, Ningbo Yuanyi offre opzioni di personalizzazione complete:
Polacco del connettore: SC/UPC o SC/APC per soddisfare i diversi requisiti di rete
Lunghezza del cavo: qualsiasi lunghezza personalizzata da 1 m a 200 m+
Materiale della giacca: standard LSZH, PE nero resistente ai raggi UV per esposizione esterna estrema
Aggiornamento fibra: fibra G.657A1 standard insensibile alla piegatura, altri tipi di fibra disponibili su richiesta
Marchio OEM: stampa personalizzata con logo del cliente, codice a barre del progetto e codice di tracciabilità del lotto
Imballaggio: sono supportati imballaggi neutri con etichetta bianca o imballaggi con marchio personalizzato
Yuanyi è specializzato in componenti passivi in fibra ottica e gruppi di fibre ottiche preterminati per applicazioni di reti di comunicazione.
Per il cavo patch preconnesso impermeabile, la produzione e il controllo di qualità possono coprire l'intero processo di assemblaggio, compreso l'assemblaggio del connettore, lo stampaggio a iniezione, la terminazione della fibra, la lucidatura e il test delle prestazioni ottiche.
L'azienda supporta la produzione standard nonché la personalizzazione OEM e basata su progetti per distributori, integratori di sistemi, appaltatori di telecomunicazioni e progetti di infrastrutture di rete.
La documentazione del prodotto, le informazioni sulle qualifiche e i rapporti di prova applicabili possono essere forniti in base ai requisiti del progetto e del cliente.
